树脂蝶形铰链 平型 锥孔型 PA6 黑色
条件筛选：
性价比 普通型
主体材质 PA6
表面处理 黑色
孔位置 对称型
安装孔型 锥孔型
本体形状 平型
铰链类型 方型
种类筛选 树脂蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | |
| HFC11 | 经济型平型 | 锥孔型 | PA6 | 黑色 |
| HFC16 | 平型 | |||

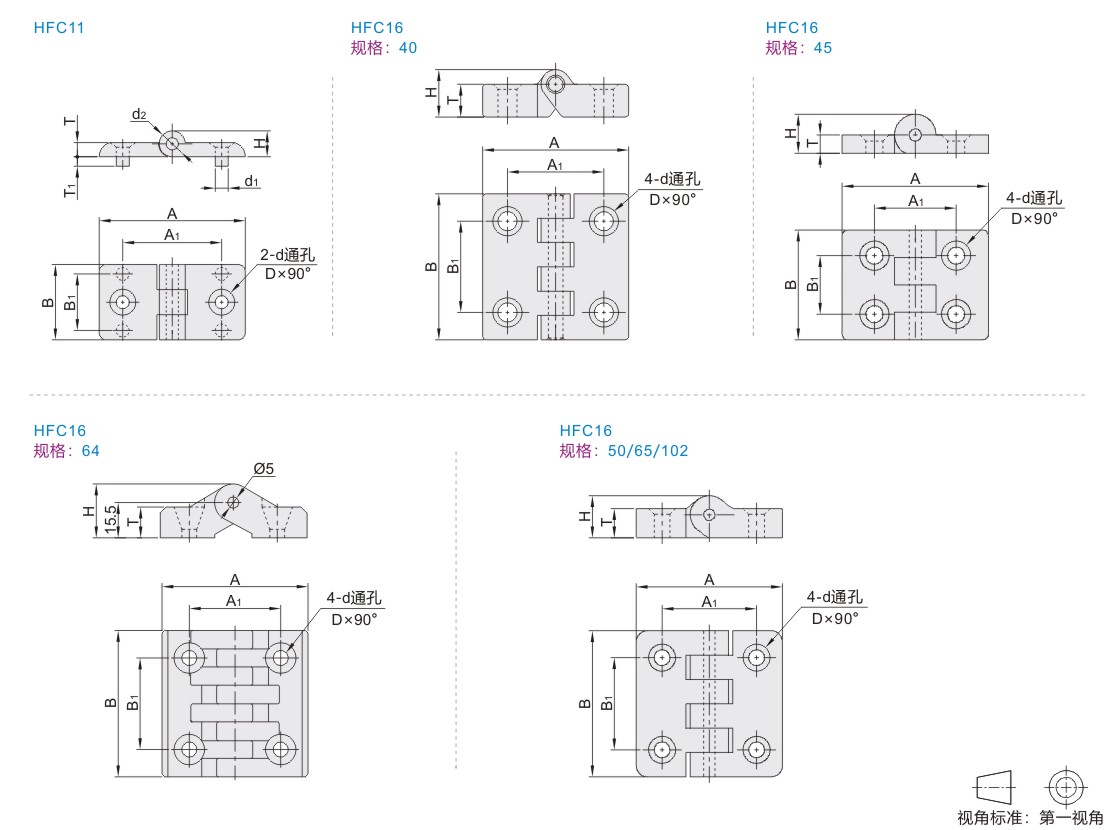

参数图
经济型平型
| 型号 | A | B | A1 | B1 | H | T | T1 | d | d1 | d2 | D | 负载 (kg) |
参考重量 (kg/pcs) |
||||||||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||||||||
| HFC11 | 36 | 36 | 32 | 21 | 24 | 10 | 6 | 4 | 5.5 | 5.5 | 10 | 11 | 10 | 0.01 | |||||||||||||||||||||||||||||||||
| 48 | 48 | 32 | 11 | 11 | 0.02 | ||||||||||||||||||||||||||||||||||||||||||
| 62 | 62 | 42 | 0.03 | ||||||||||||||||||||||||||||||||||||||||||||
容许负载为使用2个时的数值。
平型
| 型号 | A | B | A1 | B1 | H | T | d | D | 负载 (kg) |
参考重量 (kg/pcs) |
|||||||||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||||||
| HFC16 | 40 | 40 | 40 | 25 | 25 | 13 | 9 | 4.2 | 7.1 | 8 | 0.04 | ||||||||||||||||||||||||||||||||||
| 45 | 55 | 45 | 32.5 | 24 | 16 | 7.5 | 7.1 | 11.9 | 9 | ||||||||||||||||||||||||||||||||||||
| 50 | 50 | 50 | 29 | 30 | 14.5 | 10.5 | 10 | 0.05 | |||||||||||||||||||||||||||||||||||||
| 64 | 64 | 64 | 40 | 40 | 23.5 | 13.5 | 6.5 | 13.5 | 12 | 0.07 | |||||||||||||||||||||||||||||||||||
| 65 | 65 | 65 | 42 | 41 | 18.75 | 13 | 7.1 | 11.9 | 12 | 0.06 | |||||||||||||||||||||||||||||||||||
| 102 | 80 | 102 | 50 | 75 | 18.5 | 8.5 | 17.6 | 15 | 0.05 | ||||||||||||||||||||||||||||||||||||
容许负载为使用2个时的数值。
-
