      主体材质

      表面处理

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        蝶形铰链用螺帽 螺孔型 不锈钢跌碟型 铝合金 树脂铰链专用 SUS304

        条件筛选：

        安装孔型 螺孔型
        种类筛选 蝶形铰链用螺帽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        HFS01 螺孔型 不锈钢碟形铰链专用 SUS304 —
        HFS06 铝合金/树脂铰链专用

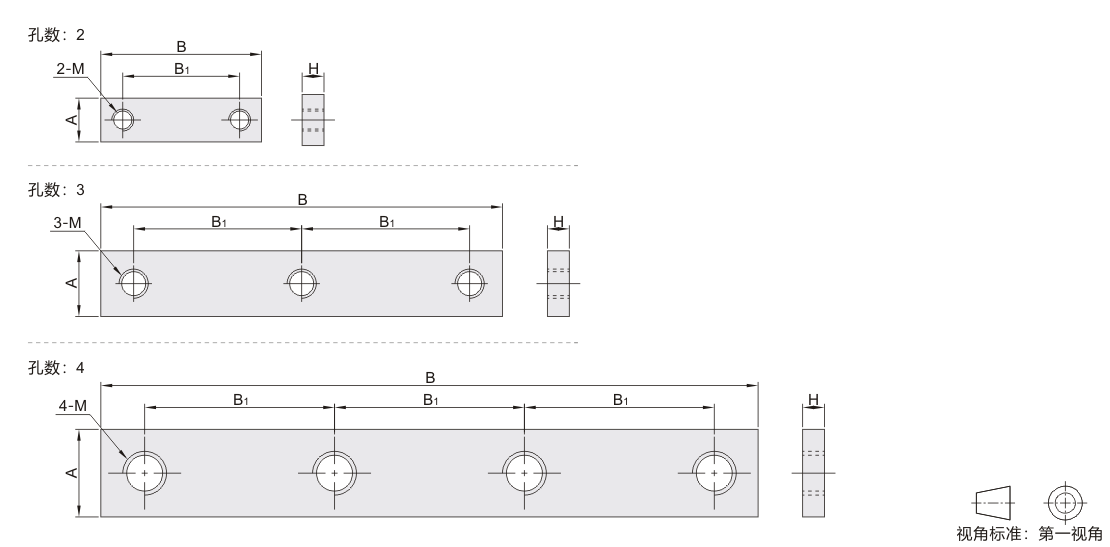

        参数图



        选型表

        型号
        		 孔数
        		 A
        		 B
        		 B1
        		 M
        		 H
        代码 规格
        HFS01 19 2 6 19 13 3 3
        22 6 22 16
        28 6 28 22
        32 6 32 24
        36 7 36 28
        39 6 39 30
        45 7 45 36 4
        55 3 9 55 23
        57 6 57 24 3
        65 11 65 27 5
        65A 6 65 28 3
        79 6 79 35
        82 12 82 35 6
        87 4 6 87 26 3
        90 12 90 26 6
        HFS06 33 2 14 33 20 5
        34 9 34 25
        38 16 38 25 6
        40 10 40 30
        48 18 48 30
        49 12 49 37
        55 12 55 43
        59 3 9 59 25 5
        70 10 70 30 6
        86 12 86 37
        98 12 98 43




        适用蜂形校链

        适用蝶形铰链 孔数 蝶形铰链适用螺帽
        HFC21-35B/HFC21-48/HFC21-62/HFC21-79A 2 HFS06-34
        HFS06-40
        HFS06-49
        HFS06-55
        HFC06-48-W(E)/HFC06-59-W(E)/HFC06-70-W(E)
        HFC26-47/HFC26-47A/HFC26-63
        HFC91-47/HFC91-47A/HFC91-47B/HFC91-63/HFC91-63A/HFC91-63B
        HFV01-35/HFV01-47/HFV01-61
        HFC41-48/HFC41-62
        HFC22-35B/HFC22-48/HFC22-62/HFC22-79A
        HFV13-40/HFV13-65/HFV13-47/HFV13-77/HFV13-58/HFV13-95
        HFC28-47/HFC28-47A/HFC28-63
        HFC27-47/HFC27-47A/HFC27-63
        HFG02-47/HFG02-63/HFG02-63A
        HFC31-48/HFC31-62
        HFC23-63 HFS06-49
        HFC24-63A
        HFV13-40/HFV13-65 3 HFS06-59
        HFS06-70
        HFS06-86
        HFS06-98
        HFV13-47/HFV13-77
        HFV13-58/HFV13-95
        HFV13-70/HFV13-113
        HFC71-35/HFC71-40/HFC71-50/HFC71-50A 2 HFS06-33
        HFS06-38
        HFS06-48
        HFC76-55/HFC76-64/HFC76-64A
        HFC78-55/HFC78-64/HFC78-64A
        HFC74-35/HFC74-40/HFC74-50/HFC74-50A



        蝶形铰链适用螺帽 适用蝶形铰链
        HFS01-19 HFV14-25
        HFS01-22 HFV11-25
        HFS01-28 HFV11-30
        HFS01-32 HFV14-40
        HFS01-36 HFV11-40A
        HFS01-39 HFV14-50
        HFS01-45 HFV11-50A
        HFS01-55 HFV11-65
        HFS01-57 HFV14-65
        HFS01-65 HFV11-75
        HFS01-65A HFV14-75
        HFS01-79 HFV14-90
        HFS01-82 HFV11-90
        HFS01-87 HFV14-100
        HFS01-90 HFV11-100
