        铝合金蝶形铰链 平型 锥孔型

        条件筛选：

        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 铝合金蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 性价比 材质 表面处理/颜色
          HFC20 平型 锥孔型 经济型 A6063-T5 本色硬质氧化
          HFC21 拉丝本色阳极氧化
          E-HFC03 喷砂本色阳极氧化
          HFC22 拉丝黑色阳极氧化
          E-HFC08 喷砂黑色阳极氧化
          HFC23 普通型 A6063S-T5 本色硬质氧化
          HFC24 拉丝本色阳极氧化
          HFC25 拉丝黑色阳极氧化
          HFC43 精密型 ADC12 银色磨砂喷涂





          转轴位置有POM衬套，可防止金属之间摩擦。

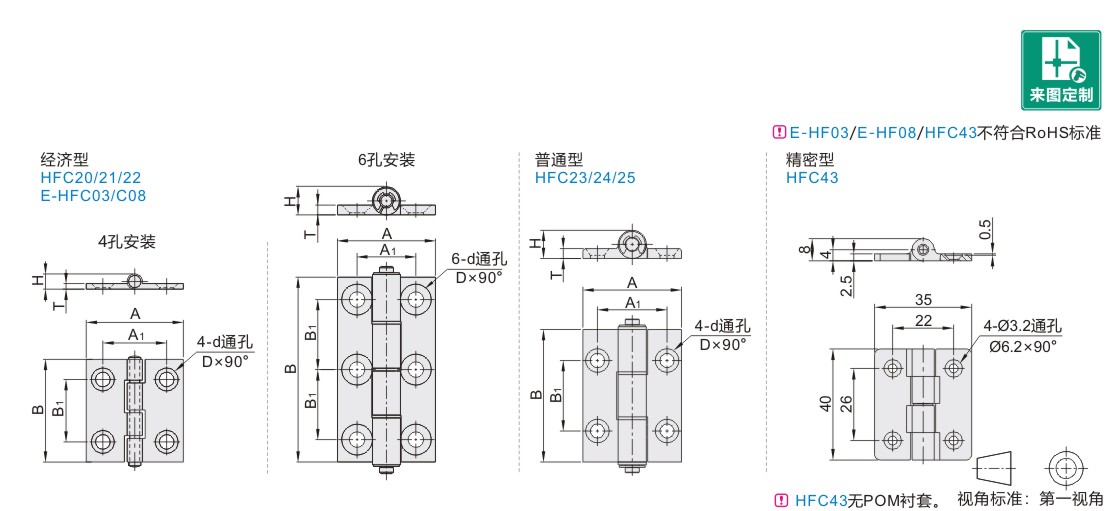

          参数图



          经济型

          型号 安装
          孔数          		 A B A1 B1 H T d D 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFC20
          HFC21
          HFC22          		 26 4孔 80 26 47 13 11 4.5 5.5 11 15 0.03
          35A 35 21 10 3.8 10.5 10 0.015
          35B 47 25 0.02
          48A 48 26 32 13 11 11 0.025
          (48) 47 30 6.5 13 0.03
          62 62 63 42 37 0.03
          62A 26 13 5.5 11 0.05
          79A 79 63 47 43 4.5 6.5 13 15 0.07
          HFC21
          HFC22          		 35C 6孔 35 66 21 25 10 3.8 5.5 10.5 0.05
          48B 48 78 32 30 11 6.5 13 0.07
          62B 62
          79          		 113 42 43 0.11
          79B 47 4.5 22 0.145



          HFC20仅适用带(  )规格。
          容许负载为使用2个时的数值。



          型号 安装
          孔数          		 A B A1 B1 H T d D 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          E-HFC03 35A 4孔 35 26 21 13 10 3.5 5.5 10.5 10 0.015
          35B 47 25 0.02
          48A 48 26 32 13 11 11 0.025
          48 47 30 6.5 13 0.03
          62 62 63 42 37 13
          62A 26 13 11 5.5 11 0.05
          79 79 47 4.5 11.8 0.03
          79A 63 43 6.5 13 15 0.07
          E-HFC08 35B 4孔 35 47 21 25 10 3.5 5.5 10.5 10 0.02
          48 48 32 30 11 6.5 13 0.03
          62 62 63 42 37 13
          79A 79 47 43 11 4.5 15 0.07
          E-HFC08 56 6孔 56 63 37.8 20 11 3.5 6.5 13 10 0.09



          容许负载为使用2个时的数值。



          普通型

          型号 A B A1 B1 H T d D 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFC23
          HFC24
          HFC25          		 63※ 62 63 37 37 11 3.8 6.5 13 15 0.05
          63A 39

          3.5



          带※规格仅适用HFC23。
          容许负载为使用2个时的数值。



          精密型

          型号 负载(kg) 参考重量
          (kg/pcs)
          代码 规格
          HFC43 40 5 0.015



          容许负载为使用2个时的数值。
