        铝合金蝶形铰链 平型 圆孔型/锥孔型 本色阳极氧化

        条件筛选：

        表面处理 本色阳极氧化
        孔位置 对称型
        本体形状 平型
        铰链类型 方型
        种类筛选 铝合金蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 颜色
          HFC82 平型
          		 圆孔型/锥孔型 普通型 A6063-T5 本色阳极氧化
          HFC84 圆孔型 精密型 A6N01S





          转轴位置有POM衬套，可防止金属之间摩擦。

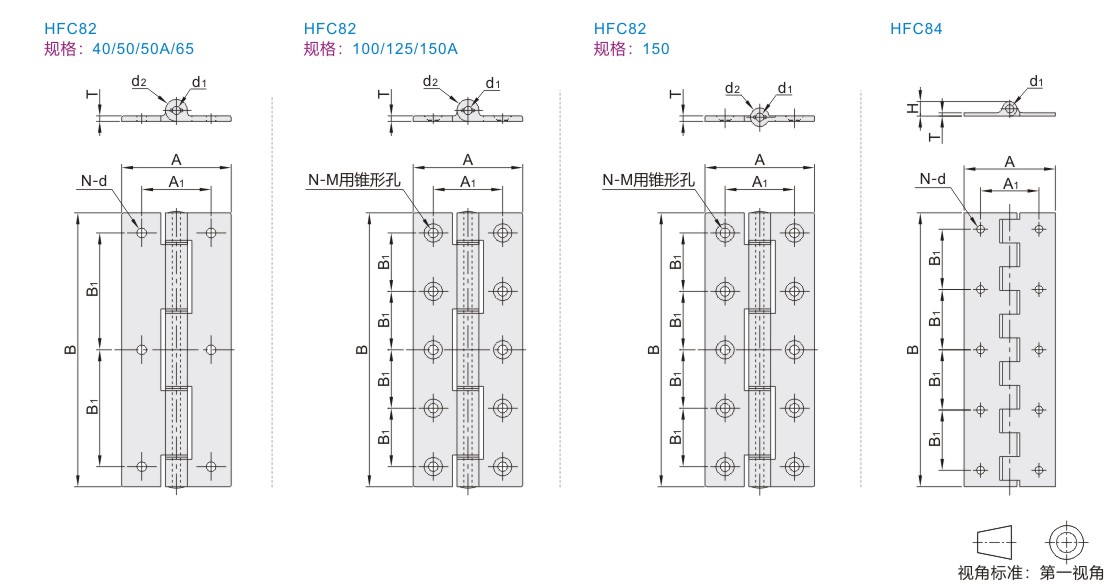

          参数图



          普通型

          型号 A B A1 B1 T d1 d2 d M N 旋转角度 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFC82 40 32 40 22 24 2.5 3.5 9 3.2 — 4 280° 7 0.02
          50A 50 30 10
          50 50 30 4.3 12
          65 65 23 6 15 0.03
          100 60 100 38 26 3 4.5 12 — 5 8 290° 18 0.07
          125 125 32 20 0.08
          150A 150 10 22 0.1
          150 100 68 40 6 15 8 320° 25 0.18



          容许负载为使用2个时的数值。



          精密型

          型号 A B A1 B1 H T d1 d N 参考重量
          (kg/pcs)
          代码 规格
          HFC84 50 50 50 32 30 8 1.8 4.5 4.2 4 0.025
          75 75 28 6 0.035
          100 100 27 8 0.04
          125 125 35 0.055
          150 150 33 10 0.065
