        铝合金蝶形铰链 平型 限位型 锥孔型 A6063-T5 喷砂本色阳极氧化

        条件筛选：

        性价比 精密型
        主体材质 A6063-T5
        表面处理 喷砂本色阳极氧化
        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 限位型
        种类筛选 铝合金蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理
          HFC91 限位型
          		 锥孔型 A6063-T5
          		 喷砂本色阳极氧化





          转轴位置有POM衬套，可防止金属之间摩擦。

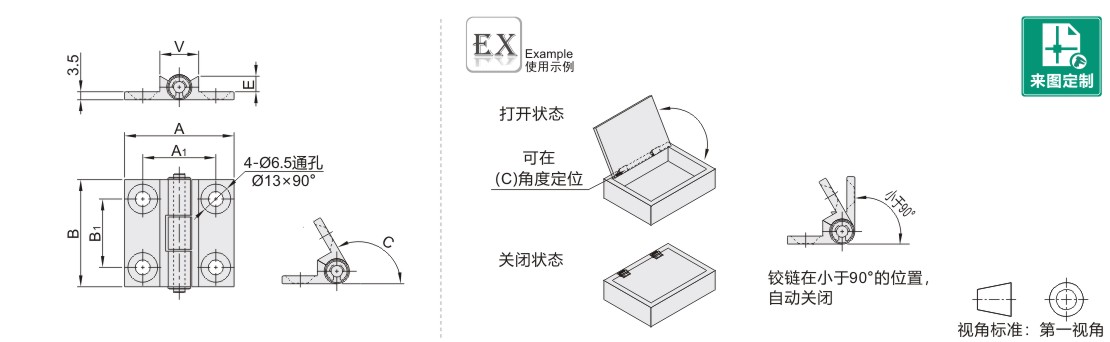

          参数图



          选型表

          型号 A B A1 B1 V C E 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFC91 47 48 47 32 30 17 120° 6.8 10 0.04
          47A 135° 5.4
          47B 150° 4.2
          63 62 63 42 37 16.6 120° 6.2 0.06
          63A 21 135° 5.8
          63B 150° 4.5



          容许负载为使用2个时的数值。
