        不锈钢蝶形铰链 平型/锥孔带定位型/沉孔型

        条件筛选：

        性价比 普通型
        孔位置 对称型
        本体形状 平型
        铰链类型 方型
        种类筛选 不锈钢蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 表面处理/颜色
          HFL31 锥孔带定位孔型 经济型 SUS304 —
          HFR56 沉孔型
          		 普通型 SUS316 镜面抛光
          E-HFR56 经济型 SUS304



          仅HFR56符合RoHS标准



          与HFR56不同孔型请阅HFR52（请在怡合达网站搜索查看）。

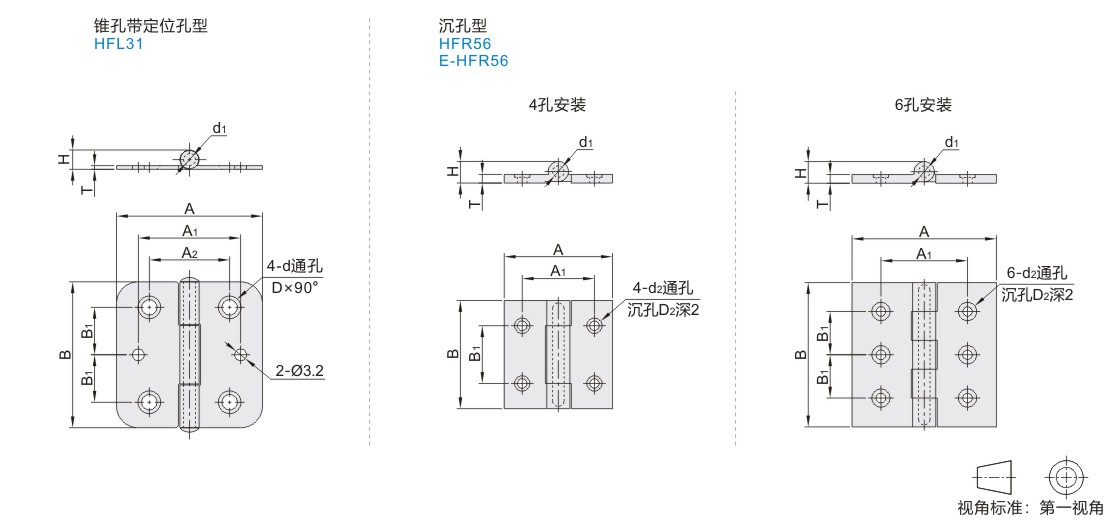

          参数图



          锥位带定位孔

          型号 A B A1 A2 B1 H T d1 d D 分段数 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFL31 40 40 40 28 22 13 5.2 1 3 4.2 6 3 3 0.02



          容许负载为使用2个时的数值。



          沉孔型

          型号 安装孔数 A B A1 B1 H T d1 d2 D2 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFR56
          E-HFR56          		 50 4孔安装 50 50 35 20 14 5 6 4.6 8.6 35 0.11
          65 65 65 40 35 5.6 9.6 45 0.19
          75 75 75 50 40 16 6 8 6.6 10.6 65 0.31
          100 6孔安装 100 100 60 30 85 0.50



          容许负载为使用2个时的数值。
