        不锈钢蝶形铰链 平型 锥孔型 经济型 材质SUS316/SUS304

        条件筛选：

        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 不锈钢蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 表面处理/颜色
          HFG03 锥孔型 经济型 SUS316
          		 拉丝
          HFL15 电解抛光
          HFR52 镜面抛光
          E-HFR53 SUS304



          仅HFG03、HFR52符合RoHS标准



          与HFR52不同孔型请阅HFR56（详情请在怡合达网站搜索查看）。

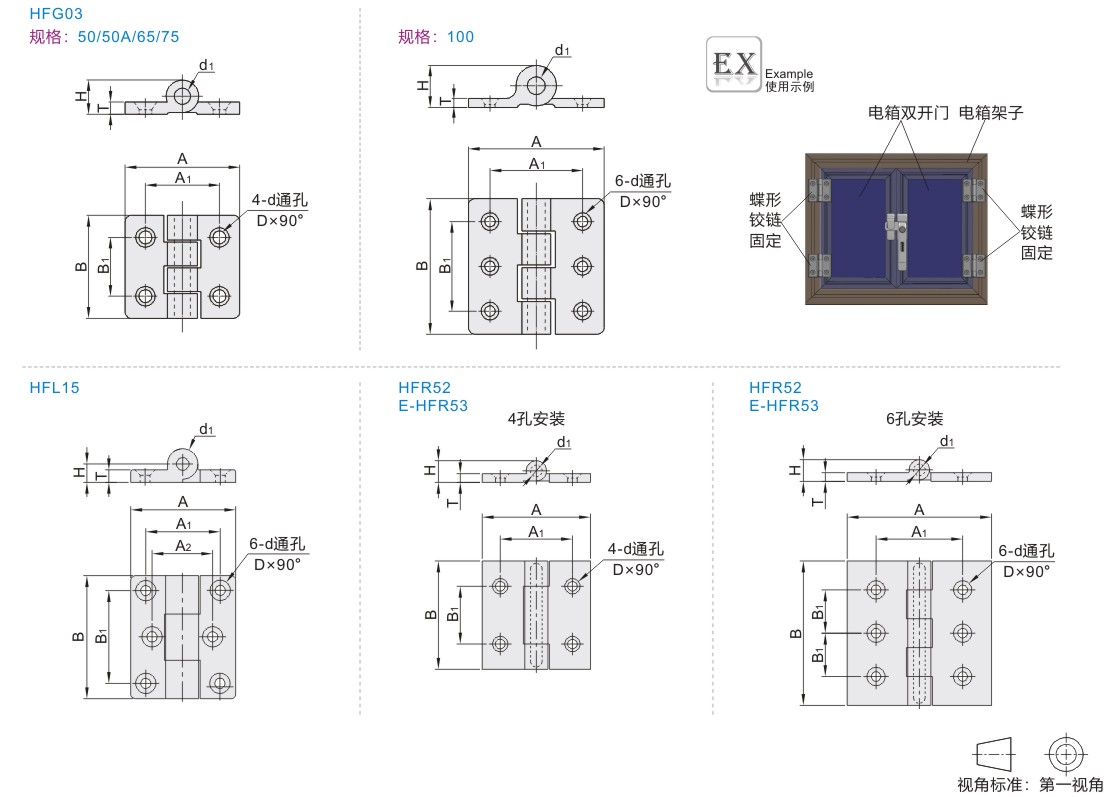

          参数图



          HFG03-HFL15

          型号 A B A1 A2 B1 H T D d d1 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFG03 50 50 50 30 — 30 12 6 12.6 6.5 6 35 0.11
          50A 35 35 0.12
          65 65 65 40 35 14 45 0.21
          75 75 75 50 40 15 7 65 0.33
          100 100 100 60 60 16 8 85 0.59
          HFL15 80 68 80 48 38 60 12 8 13 6.3 20 145 0.42



          容许负载为使用2个时的数值。



          HFR52-53

          型号 A B A1 B1 H T D d d1 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          4孔安装
          HFR52
          E-HFR53
          		 50 50 50 35 20 14 5 8.6 4.4 6 35 0.11
          65 65 65 40 35 10.6 5.6 45 0.19
          75 75 75 50 40 16 6 12.6 6.6 8 65 0.31
          6孔安装
          HFR52
          E-HFR53          		 100 100 100 60 30 85 0.50
          125 125 37.5 100 0.65



          容许负载为使用2个时的数值。
