        不锈钢蝶形铰链 平型 圆孔型 SUS304 HFV11-17

        条件筛选：

        性价比 精密型
        主体材质 SUS304
        孔位置 对称型
        安装孔型 圆孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 不锈钢蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 表面处理/颜色 适用半导体行业
          HFV11 平型 圆孔型 经济型 SUS304 镜面抛光 是
          E-HFV18 喷砂 —
          HFV12 拉丝
          HFV16 研磨抛光
          HFV17 喷漆黑色
          E-HFV19 喷砂研磨
          HFV13 精密型 镜面抛光



          特点(HFV11)：
          ● 采用不锈钢材质，耐腐蚀性优异。
          用途(HFV11):
          ● 适用于半导体设备，医疗设备，车辆船只，厨房设备，室外机器。





          仅HFV11、HFV12、HFV13符合RoHS标准
          推荐：与HFV12相同尺寸但不同材质型号请参阅HFV02（请在怡合达网站搜索查看）。

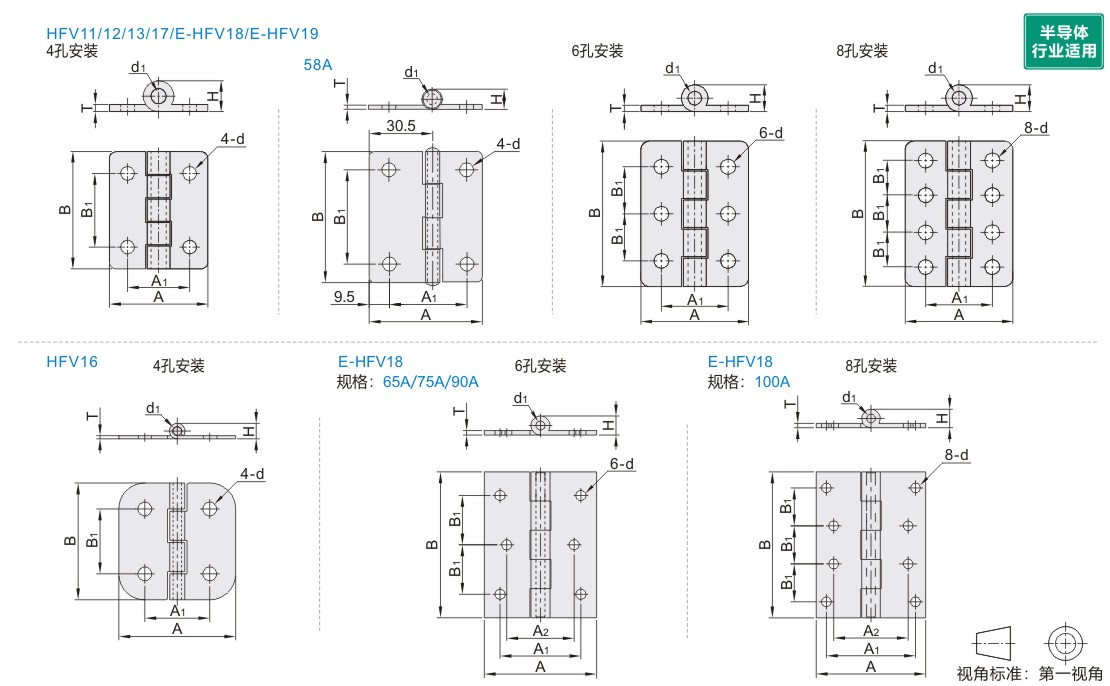

          参数图



          HFV11~19

          型号 安装孔数
          		 A
          		 B
          		 A1
          		 B1
          		 H T
          		 d
          		 d1
          		 分段数
          		 负载
          (kg)
          		 参考重量(kg/pcs)
          代码 规格 HFV13 HFV11/12/16/17/E-HFV19 HFV11/16 HFV12/13/17/E-HFV19
          HFV11 25 4孔安装 20 25 12 16 — 3.8 0.8 3.4 2 3 1 0.01 —
          30 30 22 1 0.01
          40 35 40 22 26 6 1.5 3.2 3 5 6 0.02
          50 50 34 4.3 8 0.03
          40A 30 40 22 28 1.5 3.4 6 0.01
          50A 50 36 4.5 7 0.02
          65 6孔安装 50 65 30 23 8 2 4.5 4 5 13 0.07
          75 75 27 5.3 15 0.08
          90 60 90 38 35 12 3 6.4 6 25 0.18
          100 8孔安装 60 100 38 26 6.4 6 5 30 0.20
          HFV12
          HFV13
          HFV17
          E-HFV19          		 40 4孔安装 35 40 21 25 9.5 9 2 5.5 5 5 9 — 0.035
          47 47 47 32 30 9 6.5 12 0.05
          58 61 58 42 37 12.5 12.5 3 6 25 0.12
          58A 58 58 37 4 0.12
          (70) 80 70 47 43 11.5 11.5 5 30 0.19
          65 6孔安装 35 65 21 25 9 9 2 5.5 5 5 11 0.06
          77 47 77 32 30 6.5 15 0.08
          95 61 95 42 37 12 12 3 6 35 0.20
          (113) 80 113 47 43 4 40 0.32
          HFV16 45 4孔安装 45 45 25 25 — 6 1.2 5.3 3.2 4 7 0.05 —



          规格：58A仅适用于HFV13/HFV17。                                (  )内的规格不适用E-HFV19。                                                                  容许负载为使用2个时的数值。



          E-HFV18

          型号 安装孔数 A B A1 B1 A2 H T d d1 分段数 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          E-HFV18 25 4孔安装 20 25 12 16 — 3.8 0.8 3.4 2 3 0.9 0.006
          30 30 22 0.007
          40 30 40 22 28 6.4 1.5 3 5.8 0.012
          50 50 36 4.5 6.8 0.016
          65 6孔安装 50 65 30 23 8.5 2 4 5 12.7 0.025
          65A 36 22 30
          75 75 30 27 — 5.5 14.7 0.046
          75A 36 26 30
          90 60 90 38 35 — 12.7 3 6.6 6 24.5 0.068
          90A 46 34 36
          100 8孔安装 100 38 26 — 5 29.5 0.1
          100A 46 36



          容许负载为使用2个时的数值。
