不锈钢蝶形铰链 平型 锥孔错位型
条件筛选：
孔位置 对称型
安装孔型 锥孔错位型
本体形状 平型
铰链类型 方型
种类筛选 不锈钢蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
性价比 | 材质 | 表面处理/颜色 | |
| HFL21 | 平型 | 锥孔错位型 | 经济型 | SUS304 | — |
| HFR57 | 普通型 | SUS316 | 拉丝 | ||
| HFL24 | 精密型 | SUS304 | 滚筒研磨 | ||

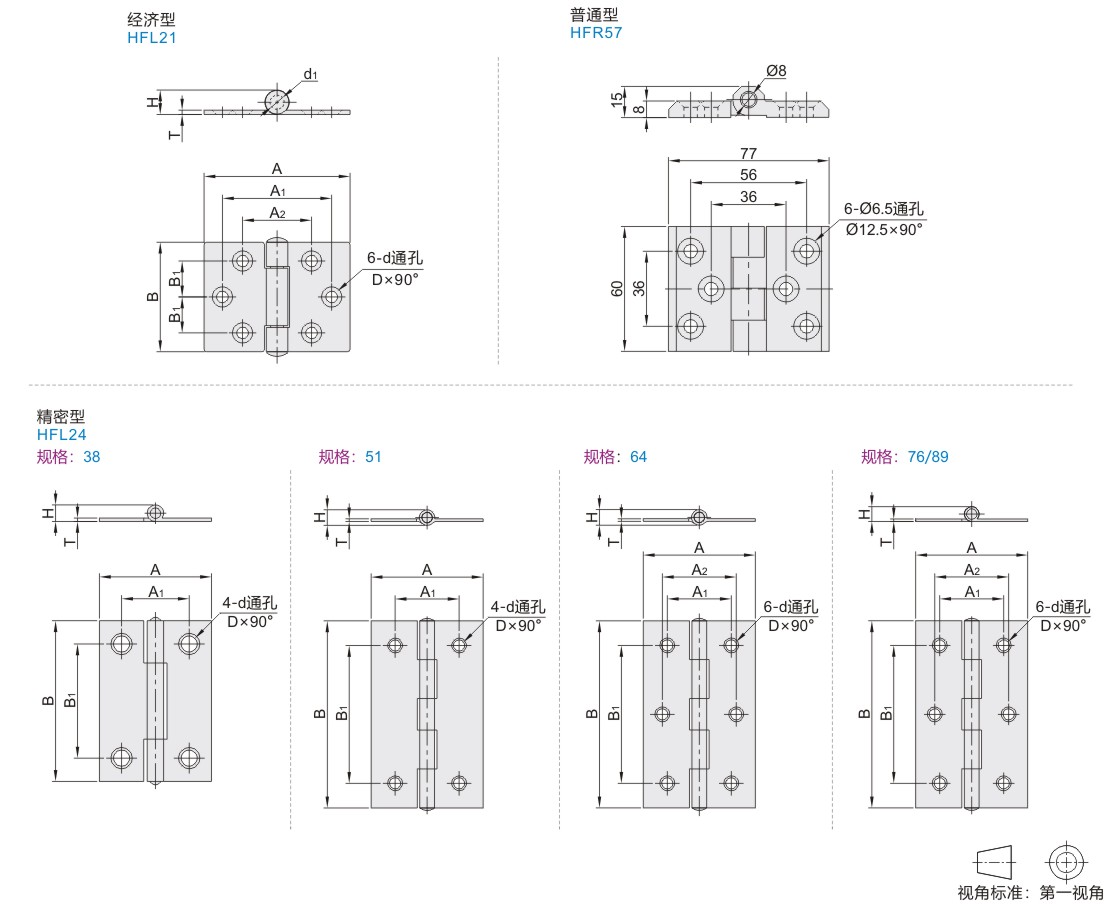

参数图
经济型
| 型号 | A | B | A1 | A2 | B1 | H | T | d1 | d | D | 分段数 | 负载 (kg) |
参考重量 (kg/pcs) |
||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||
| HFL21 | 38A | 50.8 | 38.1 | 38 | 24 | 12.5 | 8.5 | 1.5 | 4.9 | 4 | 7 | 2 | 7 | 0.03 | |||||||||||||||||||||||
| 80 | 76.2 | 76 | 60.2 | 47.6 | 30.1 | 10.2 | 2 | 6 | 7.2 | 9.2 | 5 | 12 | 0.05 | ||||||||||||||||||||||||
容许负载为使用2个时的数值。
精密型
| 型号 | A | B | A1 | A2 | B1 | H | T | d | D | 分段数 | 负载(kg) | 参考重量 (kg/pcs) |
||||||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| HFL24 | 38 | 26.5 | 38 | 16 | — | 27 | 3.9 | 0.8 | 3.8 | 5 | 3 | 4.5 | 0.008 | |||||||||||||||||||||||||||||||||||||||
| 51 | 34.5 | 51 | 21 | 36 | 4.8 | 4.5 | 5.5 | 5 | 6.5 | 0.015 | ||||||||||||||||||||||||||||||||||||||||||
| 64 | 40 | 64 | 22 | 29 | 48 | 4.2 | 9.7 | 0.021 | ||||||||||||||||||||||||||||||||||||||||||||
| 76 | 45.5 | 76 | 26 | 30 | 56 | 6 | 1 | 4.5 | 6 | 10 | 0.04 | |||||||||||||||||||||||||||||||||||||||||
| 89 | 56 | 89 | 32 | 40 | 69 | 7.5 | 1.2 | 5 | 7 | 13 | 0.07 | |||||||||||||||||||||||||||||||||||||||||
容许负载为使用2个时的数值。
普通型
| 型号 | 负载 (kg) |
参考重量 (kg/pcs) |
|||||||
| 代码 | 规格 | ||||||||
| HFR57 | 60 | 55 | 0.22 | ||||||
容许负载为使用2个时的数值。
-
