        不锈钢蝶形铰链 平型 锥孔型 经济型 材质SUS201/SUS304

        条件筛选：

        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 不锈钢蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 性价比 材质 表面处理
          HFL02 锥孔型 经济型 SUS201 拉丝
          HFL11 SUS304 —
          E-HFL14 喷砂研磨
          HFL12 电解抛光
          HFL13 拉丝
          HFL16 研磨抛光



          仅HFL02、HFL16符合RoHS标准

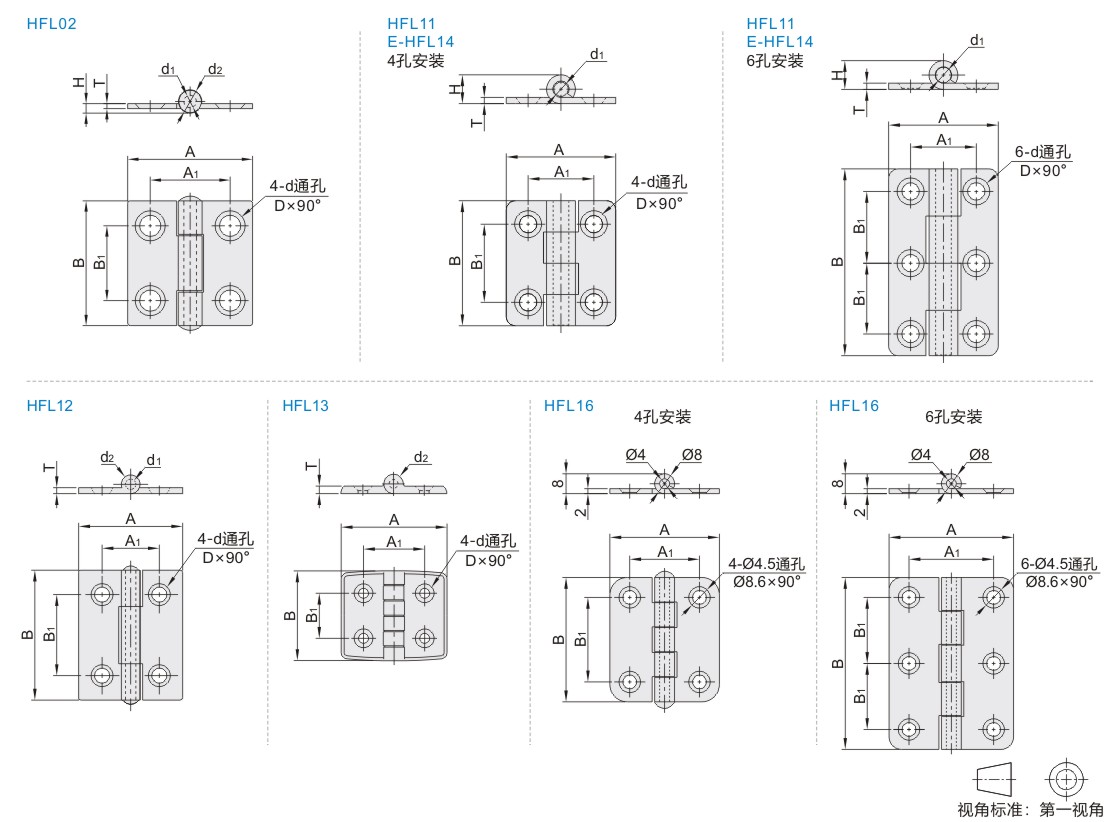

          参数图



          选型表

          型号 A B A1 B1 H T D d d1 d2 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFL02 50 38.5 50 25 32 2.1 1.2 6.1 4.1 3.2 5.9 4 0.03
          4孔安装
          HFL11
          E-HFL14
          		 41 36 41 21 25 9.2 2 8.6 5.5 5 — 9 0.03
          48 48 48 32 30 12 0.05
          59 62 59 42 37 12.2 3 10.6 6.5 6 25 0.11
          70 80 70 47 43 30 0.16
          6孔安装
          HFL11
          E-HFL14          		 66 36 66 21 25 9.2 2 8.6 5.5 5 11 0.06
          78 48 78 32 30 15 0.08
          96 62 96 42 37 12.2 3 10.6 6.5 6 38 0.19
          113 80 113 47 43 40 0.27



          容许负载为使用2个时的数值。



          型号 A B A1 B1 T 段数 d1 d2 d D 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFL12 25 20 25 11 15.6 0.7 3 2 3.6 3.4 4.2 2.4 0.01
          32 22 32 13.8 21.5 0.8 3.8 3.4 4.4 3
          38 26 38 15.7 27 0.9 4 3.5 4.7 4.5
          HFL13 51 51 40 32.5 20 4.3 6 — 10 5.5 10.5 20 0.06
          71 71 60 41 30 5 13 6.5 12.5 30 0.15



          容许负载为使用2个时的数值。



          型号 A B A1 B1 参考重量
          (kg/pcs)
          代码 规格
          4孔安装
          HFL16
          		 36 48 36 36 20 0.03
          50 44 50 28 34 0.04
          6孔安装
          HFL16          		 75 50 75 34 29.5 0.08
