        碳钢蝶形铰链 平型 锥孔型 经济型 SPCC 镀锌

        条件筛选：

        主体材质 SPCC
        表面处理 镀锌
        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 碳钢蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理
          HFE36 锥孔型 经济型 SPCC
          		 镀锌

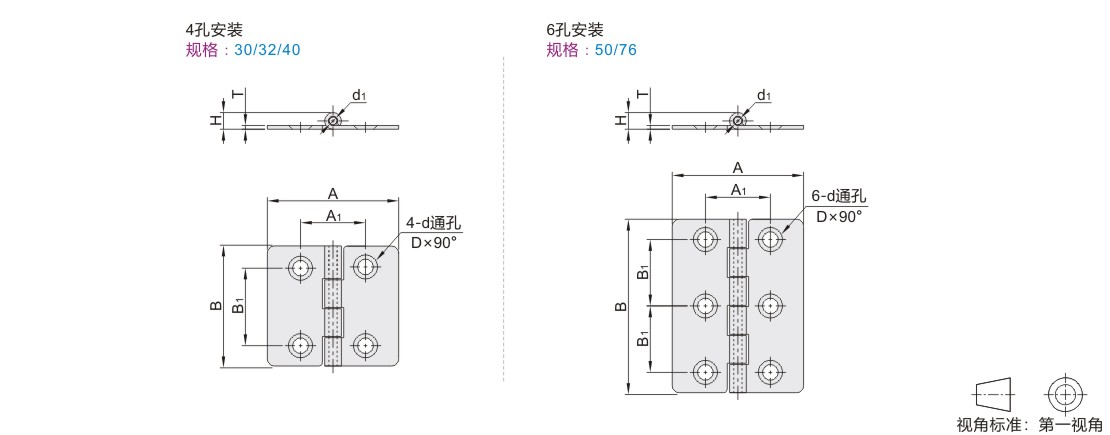

          参数图



          选型表

          型号 A B A1 B1 T H d1 d D 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFE36 30 20 30 13 20 1 4 1.7 3 4.3 5 0.01
          32 25 32 14.5 23 4.5 2.2 3.8 5.8
          40 40 14.8 20 4.3 2 4 6 7 0.02
          50 35.6 50 17.6 19 4.5 2.2 4.2 6.2 10 0.03
          76 50.5 76 34.5 29 1.5 8.5 5 6 8 12 0.08



          容许负载为使用2个时的数值。
