型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
锌合金蝶形铰链 平型 锥孔型 经济型 ZDC
条件筛选：
主体材质 ZDC
孔位置 对称型
安装孔型 锥孔型
本体形状 平型
铰链类型 方型
种类筛选 锌合金蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 性价比 | 材质 | 表面处理 | |||||||||||
| HFR06 | 锥孔型 | 经济型 | ZDC | 电泳(黑色) | |||||||||||
| HFR07 | 喷漆(银色) | ||||||||||||||
| HFR47 | 镀铬 | ||||||||||||||
| HFR49 | 喷塑(黑淡光) | ||||||||||||||
| E-HFR50 | 喷漆(亚光黑) | ||||||||||||||

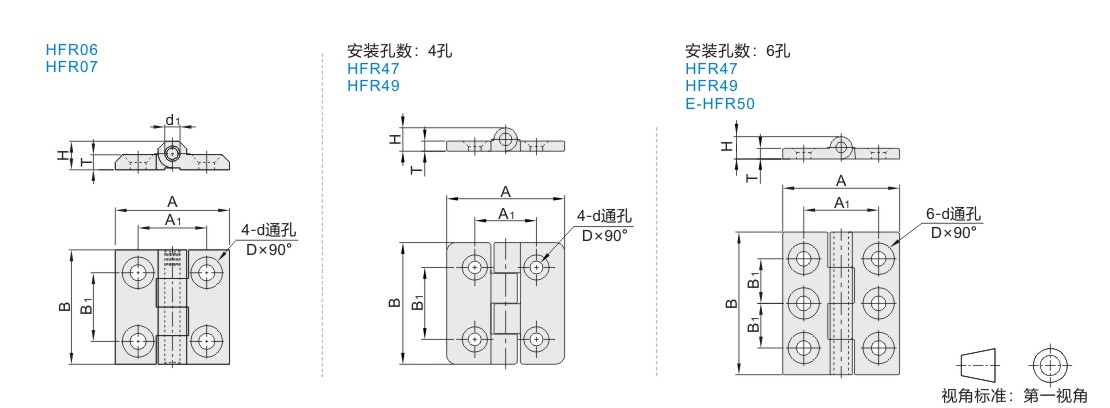

参数图
选型表
| 型号 | A | B | A1 | B1 | H | T | D | d | d1 | 负载 (kg) |
参考重量 (kg/pcs) |
|||||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||||||||||||||||||||||||||
| HFR06 HFR07 |
40 | 40 | 40 | 25 | 25 | 9 | 5 | 10.2 | 5.3 | 4 | 18 | 0.06 | ||||||||||||||||||||||||||||||||||||||
| 50 | 50 | 50 | 30 | 30 | 11.5 | 6 | 12.4 | 6.3 | 6 | 18 | 0.09 | |||||||||||||||||||||||||||||||||||||||
| 60 | 60 | 60 | 36 | 36 | 15 | 8 | 16.5 | 8.4 | 8 | 25 | 0.16 | |||||||||||||||||||||||||||||||||||||||
| HFR07 | 40A | 50 | 40 | 32 | 20 | 11 | 5.5 | 9 | 5.3 | — | 15 | 0.06 | ||||||||||||||||||||||||||||||||||||||
| 50A | 62 | 50 | 40 | 30 | 12 | 6.5 | 13 | 6.5 | 0.08 | |||||||||||||||||||||||||||||||||||||||||
容许负载为使用2个时的数值。
| 型号 | 安装孔数 | A | B | A1 | B1 | H | T | D |
d | 负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||
| HFR47 | 59 | 4孔 | 57 | 59 | 30 | 35 | 11.3 | 5 | 12.2 | 6.1 | 20 | 0.12 |
| HFR49 | 54 | 40 | 54 | 26 | 38 | 11.5 | 7 | 11 | 6.5 | 23 | 0.06 | |
| HFR47 HFR49 |
80 | 6孔 | 65.5 | 80 | 42 | 25 | 12.5 | 6 | 17.5 | 8.1 | 50 | 0.19 |
| E-HFR50 | 65 | 6孔 | 56 | 65 | 38 | 20 | 12 | 5.5 | 15 | 7 | 30 | 0.13 |
容许负载为使用2个时的数值。
-
