        锌合金蝶形铰链 平型 螺钉型 经济型 ZDC

        条件筛选：

        主体材质 ZDC
        孔位置 对称型
        安装孔型 螺钉型
        本体形状 平型
        铰链类型 方型
        种类筛选 锌合金蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          HFR01 螺钉型 经济型 ZDC 电泳(黑色)
          HFR31 喷塑(亚光黑)
          HFR32 镀铬

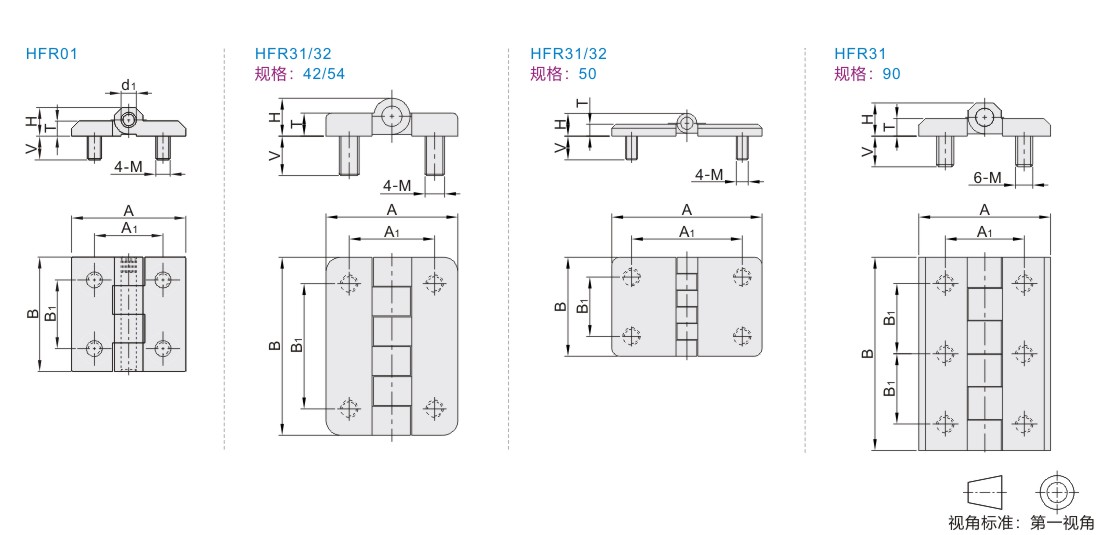

          参数图



           选型表

          型号 A B A1 B1 T H V d1 M 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFR01 40  40  40  25  25  5  9  12  4  5  18  0.05
          50  50  50  30  30  6  11.5  6  6  18  0.10
          50A 76  56  20  0.17
          60  60  60  36  36  8  15  14.5  8  8  25  0.20



          容许负载为使用2个时的数值。



          型号 A B A1 B1 T H V M 负载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 规格
          HFR31
          HFR32          		 42  32  42  20  30  5  11  10.5  M5 18  0.05
          50  76  50  56  30  6  11.5  12  M6 25  0.2
          54  40  54  26  38  7  11.5  12  M6 20  0.1
          HFR31 90  60  90  36  32  8  15  14  M8 35  0.28



          容许负载为使用2个时的数值。
