型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
孔位置
表面处理
铰链类型
产品选型
规格
图片仅供参考，请以已选的规格为准
锌合金蝶形铰链 加厚型 偏心旋转型 上下偏置型 螺孔型 ZDC
条件筛选：
主体材质 ZDC
安装孔型 螺孔型
本体形状 厚型
种类筛选 锌合金蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
加厚型
| 代码 | 类型 | 材质 | 表面处理 | ||
| HFS51 | 厚型 | 方柱型 | 上下偏置螺孔型 | ZDC | 喷塑(亚光黑) |
| HFS52 | 镀铬 | ||||
| HFS56 | 偏心旋转型 | 螺孔型 | 喷塑(亚光黑) | ||

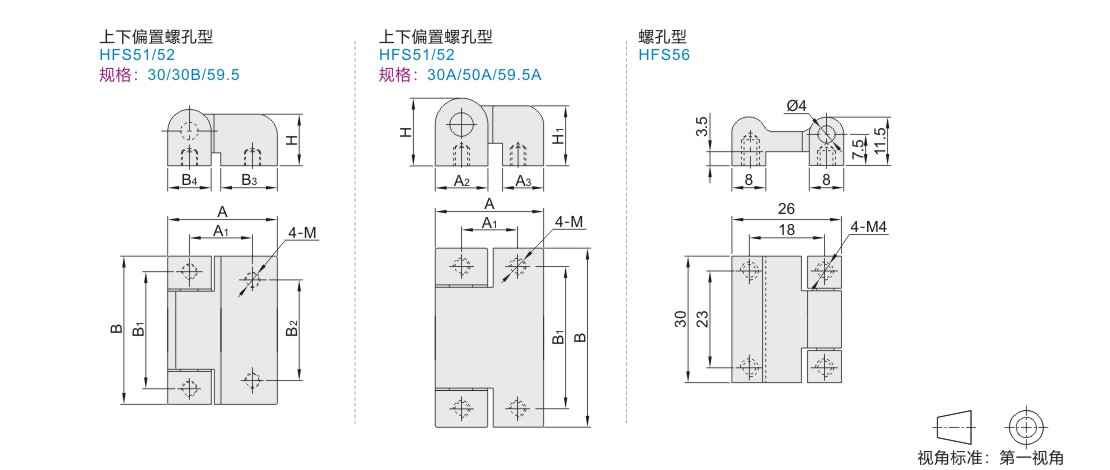

参数图
选型表
| 型号 | A | B | A1 | A2 | A3 | B1 | B2 | B3 | B4 | H | H1 | M | 负载 (Kg) |
参考重量 (Kg/pcs) |
|||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||
| HFS51 HFS52 |
30 | 28.5 | 30 | 18.5 | — | — | 22 | 22 | 15.5 | 10 | 13 | — | 4 | 10 | 0.04 | ||||||||||||||||||||
| 30A | 21.5 | 12.5 | 10 | 9 | — | — | — | 13 | 15 | ||||||||||||||||||||||||||
| 30B | 22 | 13 | — | — | 22 | 9 | 10 | — | 10 | ||||||||||||||||||||||||||
| 50A | 24.5 | 50 | 12.5 | 12 | 9.5 | 40 | — | — | — | 15 | 13 | 17 | 0.08 | ||||||||||||||||||||||
| 59.5 | 34 | 59.5 | 19.5 | — | — | 50 | 45 | 17.5 | 13.5 | 17.5 | — | 5 | 30 | 0.17 | |||||||||||||||||||||
| 59.5A | 29 | 15 | 14 | 11 | — | — | — | 18 | 16 | 20 | |||||||||||||||||||||||||
容许负载为使用2个时的数值。
| 型号 | 负载 (Kg) |
参考重量 (Kg/pcs) |
||||||||
| 代码 | 规格 | |||||||||
| HFS56 | 30 | 15 | 0.09 | |||||||
容许负载为使用2个时的数值。
-
