        钛合金铰链 平型 锥孔 圆孔型 钛合金 抛丸处理

        条件筛选：

        主体材质 钛合金
        表面处理 抛丸处理
        孔位置 对称型
        本体形状 平型
        铰链类型 方型
        种类筛选 钛合金铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        HFS76 平型 锥孔型 钛合金 抛丸处理
        HFS81 圆孔型

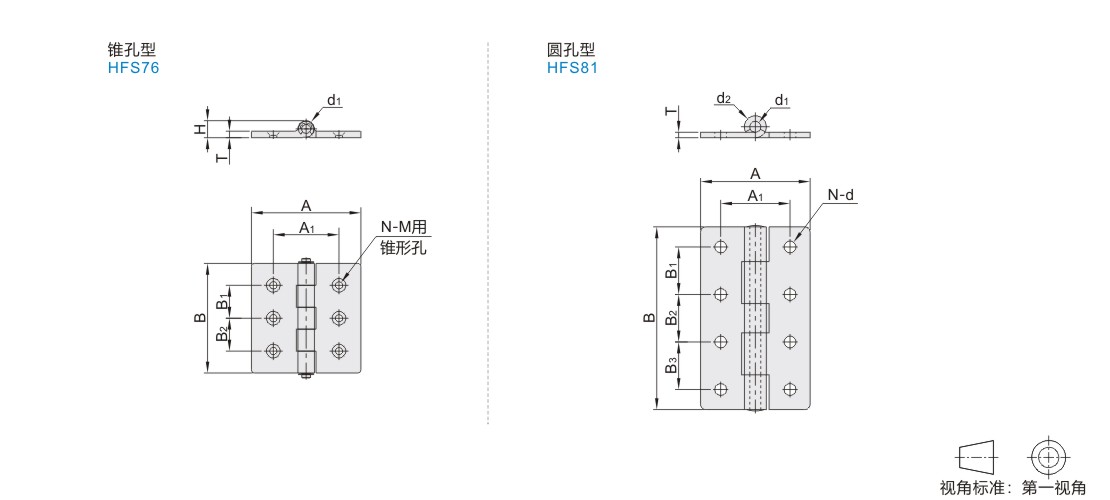

        参数图



         选型表

        型号 A A1 B B1 B2 d1 H T N M 负载
        (Kg)        		 参考重量
        (Kg/pcs)
        代码 规格
        HFS76 50 50  35  50  20  — 6  13.5  5  4  M4 35  0.07
        65 65  40  65  35  M5 45  0.1
        75 75  50  75  40  8  15.5  6  M6 65  0.16
        100 100  60  100  30  30  6  85  0.24



        容许负载为使用2个时的数值。



        型号 A B A1 B1 B2 B3 d2 d1 d T 段数 N 门高 × 门宽 负载
        (Kg)        		 参考重量
        (Kg/pcs)
        代码 规格
        HFS81 40 35   40  22  26  — —  6.3  3  3.2 1.5  3  4  600×300 4.5  0.01
        50  50  34  4.3 7  0.02
        65 50   65  30  23  23   8.8  4.5  4.3 2  5  6   20  0.04
        75  75  27  27  5.3  21  0.05
        90 60   90  38  35  35   12.3  6  6.4 3   56  0.11
        100  100  26  26  26  6.4 8  1200×600  30  0.11



        容许负载为使用2个时的数值。
