        焊接蝶形铰链 平型 方型 轻载型

        条件筛选：

        性价比 精密型
        承载 轻载型
        本体形状 平型
        铰链类型 方型
        种类筛选 焊接蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 性价比 材质 表面处理
          HFP01 方型 轻载型 经济型 SUS304 镜面抛光
          HFP02 SPCC 镀锌
          HFP03 精密型 SUS304 滚筒研磨
          HFP04 SPCC —



          仅HFP01、HFP02符合RoHS标准。

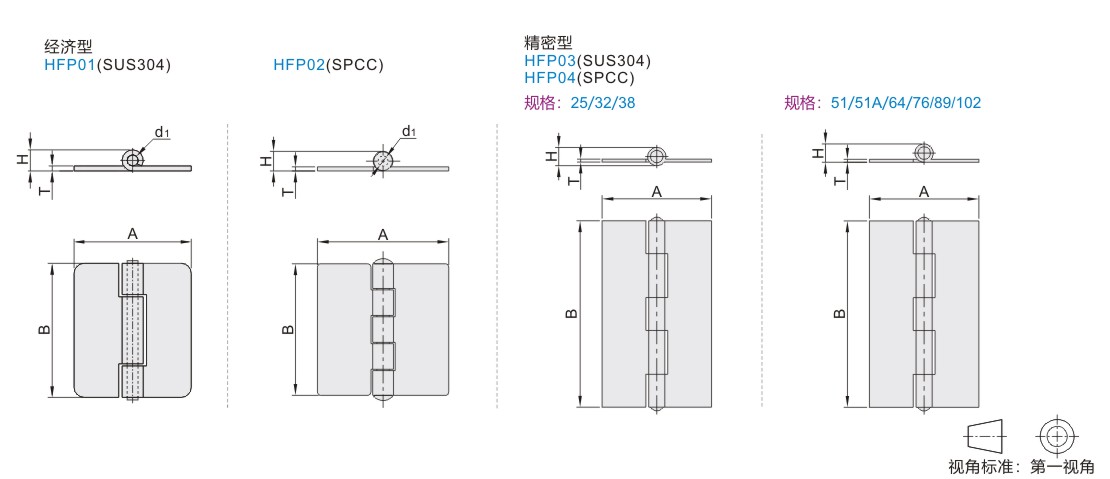

          参数图



           选型表

          型号 A B H T d1 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFP01 40 35   40  6.3   1.5  3  6  0.025
          50  50  6.4  8  0.035
          65 50   65  8.5    2  4  13  0.07
          75  75  15  0.08
          90 60   90  12.5    3  6  25  0.19
             100 100  30  0.2



          容许负载为使用2个时的数值。



          型号 A B T H d1 负载
          (Kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFP02
          		 38 38.1  38.1  1.2  5.7  2.9  5  0.03
          50 50.8  50.8  2.7  10.9  4.9  10  0.08
          80 50.8  76.2  2.3  10.3  4.9  12  0.08
             80A 63.5  76.2  3  12.6  6  15  0.12



          容许负载为使用2个时的数值。



          型号 A B HFP03 HFP04 分段数 负载(kg) 参考重量
          (kg/pcs)
          代码 规格 H T H T HFP03 HFP04
          (SUS304)
          HFP03
          (SPCC)
          HFP04          		 25 20  25  3.8  0.8  3.8  0.8  3   3.3  1.7   0.005
          32 22  32   3.9  2   0.007
          38 26  38  4.2  4.2   4.2  2.3   0.01
          51 30  51  5   5.8  3.3   0.015
          51A 38  51   6 1.2  6.1  1.3  3   9.4  5.4  0.03
          64 42  64  6.4  1.4  5   13  8.3  0.045
          76 49  76  7.4  1.5  7.4  1.5   23  12  0.065
          89 56  89  9.2  1.7  8.8  1.7   31  17  0.1
          102  70  102  9.4  1.8  9.4  1.8   40  21   0.145



          容许负载为使用2个时的数值。
