        弹簧蝶形铰链 平型 圆孔型 经济型

        条件筛选：

        孔位置 对称型
        安装孔型 圆孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 弹簧蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 表面处理
          HFE81 平型 圆孔型 经济型 SPCC 镀锌
          HFG41 镀铬
          HFG51 SUS304 镜面抛光
          HFG61 滚磨抛光
          HFG71 —
          HFE66 磁力震抛

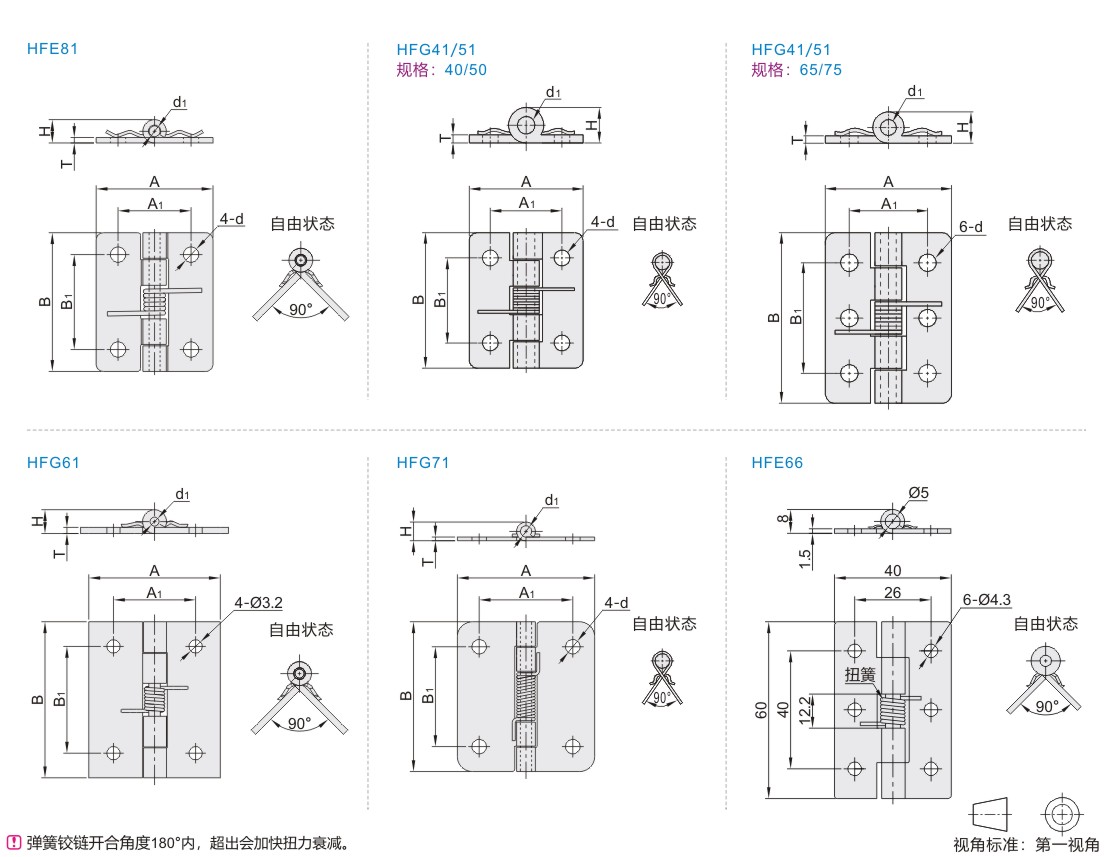

          参数图

           选型表

          型号 扭矩(N·m) 参考重量
          (kg/pcs)
          代码 规格 直角展开时
          HFE66 60  0.32±20% 0.04



          扭矩值为单个铰链时的扭矩。





          型号 A B A1 B1 H T d d1 扭矩(N·m) 参考重量
          (kg/pcs)
          代码 规格 直角展开时
          HFE81 38  32  38  20  26  6.4  1.5  4.2  3.4  0.15±20% 0.02



          扭矩值为单个铰链时的扭矩。





          型号 A B A1 B1 H  T d d1 扭矩(N·m) 轴向负载
          (kg)          		 参考重量(kg/pcs)
          代码 规格 直角展开时 HFG41 HFG51
          HFG41
          HFG51          		 40  35  40  22  26 5.8   1.5  3.2  2.5  0.12±20% 6  0.02  0.02
          50  50  34 4.3  0.09±20% 8
          65  50  65  30  46 8.3   2  5.3   4  0.61±20% 13  0.03  0.065
          75  75  54 0.60±20% 15  0.07  0.07



          容许负载为使用2个时的数值。         扭矩值为单个铰链时的扭矩。



          型号 A B A1 B1 H T d1 轴向负载
          (kg)          		 扭矩(N·m) 参考重量
          (kg/pcs)
          代码 规格 直角展开时
          HFG61 20  14  20  — — 2.2  0.5  1  1  0.04±20% 0.01
          25  32  25  20  14  5.8  1.2  3  3  0.07±20%
          38  38  26  6  1.5  6  0.16±20% 0.03
          51  38  51  25  32  6.5  7  0.11±20% 0.04



          规格20为无孔。       容许负载为使用2个时的数值。         扭矩值为单个铰链时的扭矩。




          型号 A B A1 B1 H T d d1 扭矩(N·m) 参考重量
          (kg/pcs)
          代码 规格 直角展开时
          HFG71 60  55 60 37.5 40  7.5  1.5  5.8  4 0.28±20% 0.03



          扭矩值为单个铰链时的扭矩。
