        弹簧碟形铰链 平型 常开型 自动开门型/弹力调节型

        条件筛选：

        性价比 精密型
        本体形状 平型
        铰链类型 常开型
        种类筛选 弹簧蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          HFE67 自动开门型 对称型 圆孔型 SUS304 光泽滚筒研磨
          HFE68 弹力调节型 偏置型 锥孔型 SUS304 —
          HFE69 A6063 本色阳极氧化

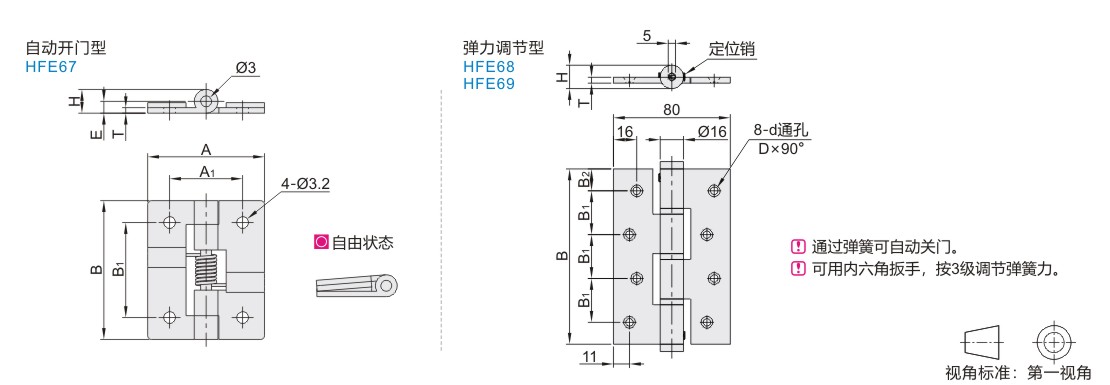

          参数图

           选型表

          型号 A A 1 B B 1 E H T 扭矩(N·m) 参考重量
          ( kg/pcs)
          代码 规格 水平展开时
          HFE67 38  32  20  38  26  3.25  6.5  1.5  0.173  0.016
          51  38  25  51  32  0.131  0.027



          扭矩值为单个铰链时的扭矩。



          型号 B B1 B2 D d H T 负载
          (kg)          		 扭矩(N·m) 参考重量
          (kg/pcs)
          代码 规格 水平展开时
          HFE68 120  120  30  15  9   5.5  16   2.5  20  1±20% 0.3
          180  180  45  22.5   3  40  2±20% 0.53
          HFE69 120  120  30  15  8   5  16   4  20  1±20% 0.18
          180  180  45  22.5  40  2±20% 0.26



          容许负载为使用2个时的数值。       扭矩值为单个铰链时的扭矩。
