        弹簧蝶形铰链 平型 方型 圆孔错位型/锥孔型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        孔位置 对称型
        本体形状 平型
        铰链类型 方型
        种类筛选 弹簧蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型  材质  表面处理
          HFE86 平型 圆孔错位型  SPCC  镀锌
          HFE91 锥孔型
          HFG52 圆孔+腰孔型  SUS304 镜面抛光

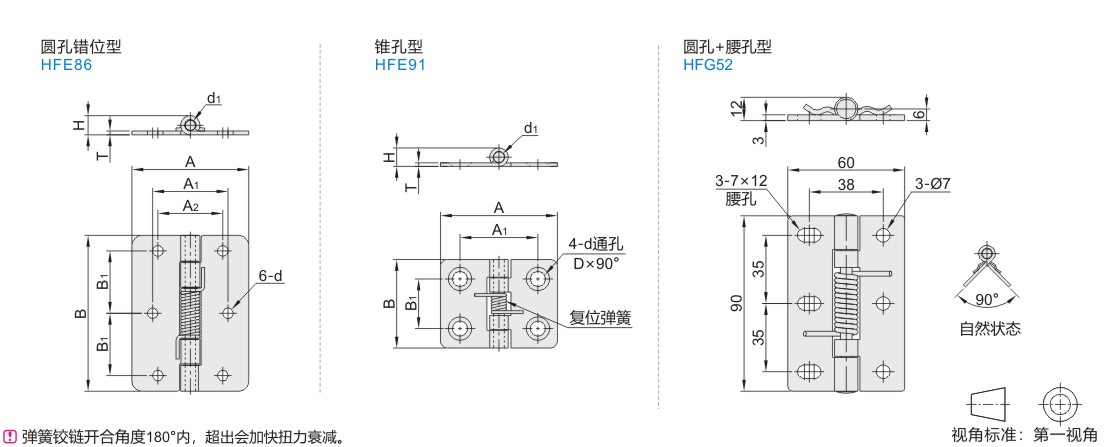

          参数图

           选型表

          型号 A B A1 B1 A2 T H d d1 D 扭矩(N·m)  参考重量
            (kg/pcs)
          代码 规格 直角展开时
          HFE86 60  45  60  29  24  25  1.5  7.5  4  4  — 0.28±20% 0.04
          HFE91 25  33  25  22  14  —  1  5.3  4.2  3  6.2  0.04±20% 0.01



          扭矩值为单个铰链时的扭矩。



          型号 扭矩(N·m) 参考重量
          ( kg/pcs)
          代码 规格 180° 270°
          HFG52 90A 0.9  1.9  0.158
          90B 1.15  2.9  0.16
          90C 1.95  5.2  0.164



          扭矩值为单个铰链时的扭矩。
