        弹簧蝶形铰链 平型 圆孔型 轻载型 自动关门型 外装门 最大开启角度270 SUS304 滚筒研磨

        条件筛选：

        性价比 精密型
        主体材质 SUS304
        用途 船舶、车辆等的操作盘
        表面处理 滚筒研磨
        孔位置 对称型
        安装孔型 圆孔型
        承载 轻载型
        本体形状 平型
        调整角度 最大开启角度270°
        转轴固定方式 螺钉固定
        适用安装门类型 外装门
        铰链功能 自动关门型
        铰链类型 方型
        种类筛选 弹簧蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 性价比 材质 表面处理
          HFP05 平型 圆孔型 精密型 SUS304 滚筒研磨



          特点：
          ● 弹簧的耐久性优良，适用于高频度的使用。
          ● 采用不锈钢材质，耐腐蚀性优异。
          用途：
          ● 半导体设备，船舶，车辆等的操作盘。

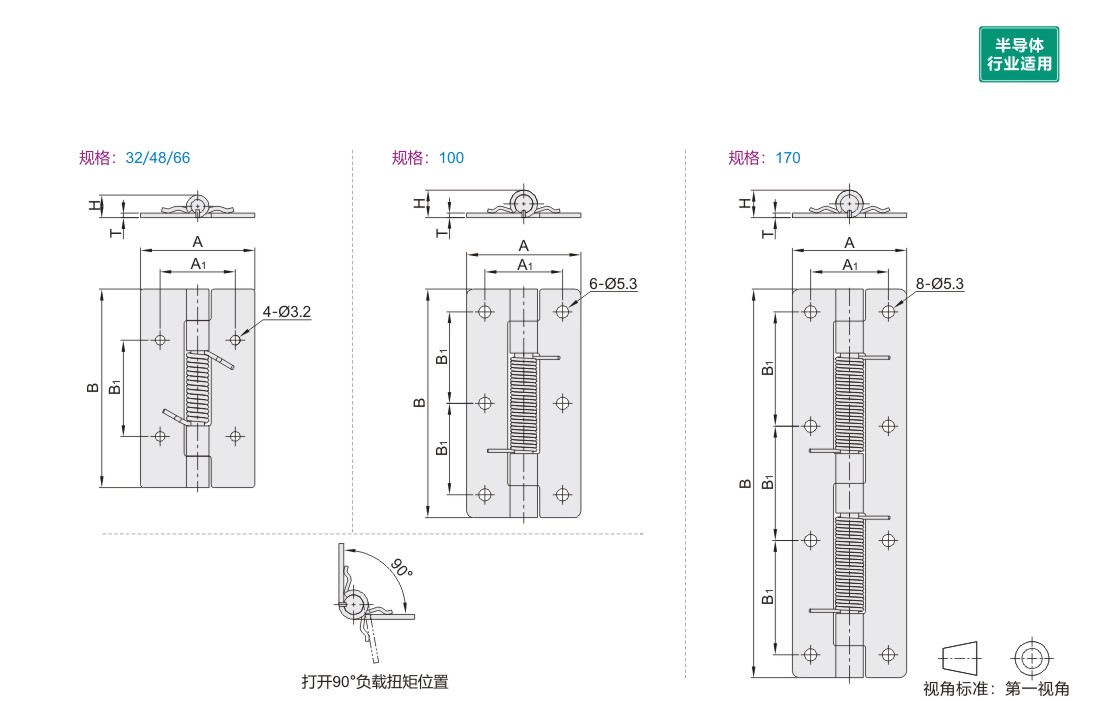

          参数图

           选型表

          型号 A B A1 B1 T H 扭矩(N·m) 参考重量
          ( kg/pcs)
          代码  规格 打开90° 时 打开180° 时
          HFP05  32 32  32  20  14   1.2  7  0.074  0.053     0.015
           48  48  26   1.5  7.5  0.216  0.103     0.027
           66  38  66  25  32  0.148  0.0781     0.042
          100  50  100  34  40   2  12  0.204  0.128     0.13
          170  170  50  0.404  0.201     0.222



          扭矩值为单个铰链时的扭矩。
