        医疗 弹簧蝶形铰链 平型 圆孔型·经济型

        条件筛选：

        性价比 经济型
        主体材质 SUS304
        表面处理/颜色 镜面抛光
        孔位置 对称型
        安装孔型 圆孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 弹簧蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 表面处理
          Y-NAB01 平型 圆孔型 经济型 SUS304 镜面抛光





          弹簧铰链开合角度180°内，超出会加快扭力衰减。

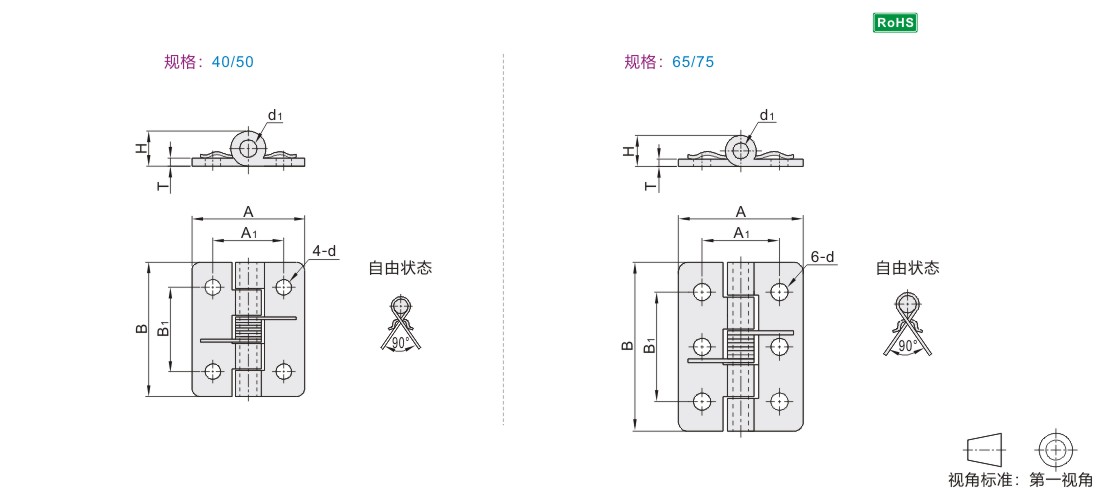

          参数图



          选型表

          型号 A B A1 B1 H T d d1 扭矩(N·m) 轴向负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格 直角展开时
          Y-NAB01 40 35 40 22 26 5.8 1.5 3.2 2.5 0.12±20% 6 0.021
          50 50 34 4.3 0.09±20% 8 0.026
          65 50 65 30 46 8.3 2 5.3 4 0.61±20% 13 0.065
          75 75 54 0.60±20% 15 0.074



          容许负载为使用2个时的数值。                      扭矩值为单个铰链时的扭矩。
