型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
锁芯种类
产品选型
A
图片仅供参考，请以已选的规格为准
平面锁 把手按压转动式 圆形独立式按钮 单点式 ZDC
条件筛选：
材质 ZDC
按压式按钮 圆形独立按钮
表面处理颜色 镀砂铬
锁紧类型 单点式
门锁开启方式 把手按压转动式
门锁种类 平面锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||||
| 基座 | 把手 | 锁舌 | 基座 | 把手 | 锁舌 | |||
| XAT56 | 圆形独立式 按钮 |
带锁芯 | ZDC | ZDC | 镀砂铬 | 镀锌 | ||
| XAT57 | 无锁芯 | |||||||
特点
● 左右兼用式设计（可通过翻转挡板实现左右变更）；
● 锁体外周圆滑型时尚设计。 用途：配电箱，分电盘，控制柜及其他各种箱柜。
带锁芯型配置钥匙：2把。

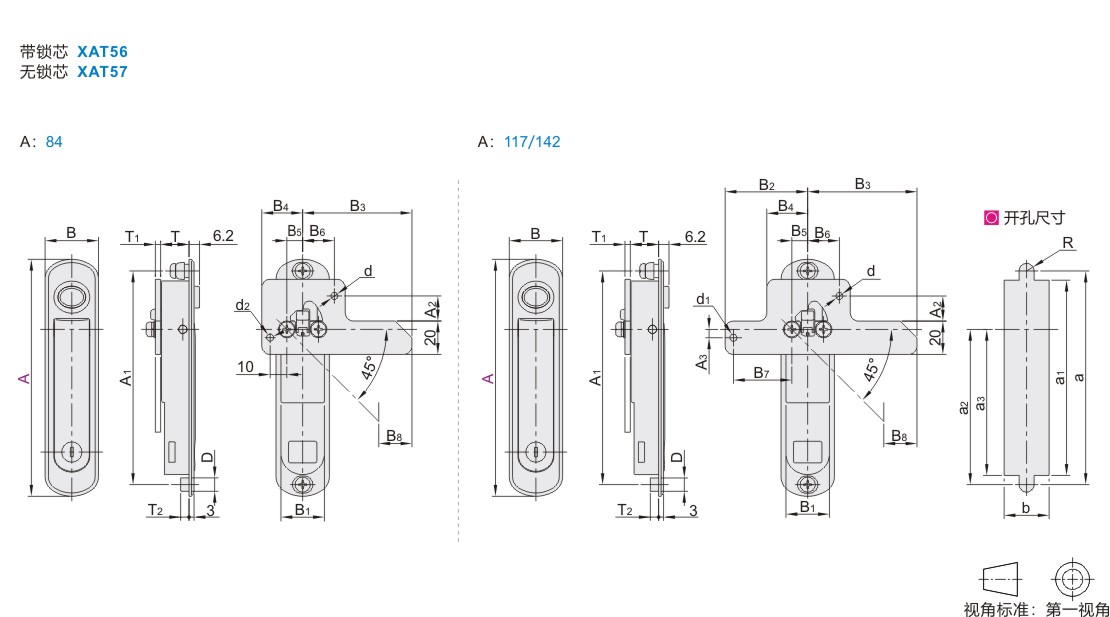

参数图
选型表
| 型号 | A1 | A2 | B | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | T | T1 | T2 | D | |||||||||||||||||||
| 代码 | A | |||||||||||||||||||||||||||||||||
| XAT56 XAT57 |
84 | 72 | 10 | 28 | 23 | — | 61.5 | 23.5 | 8.5 | 20 | — | 20.5 | 12.5 | 2.3 | 4 | 7 | ||||||||||||||||||
| 117 | 105 | 48.5 | 35 | |||||||||||||||||||||||||||||||
| 142 | 128 | 15 | 32 | 26 | 49.5 | 65.5 | 24.5 | 9.5 | 19 | 35 | 25.5 | 17 | 3.2 | 5 | 8 | |||||||||||||||||||
| 型号 | d | d1 | d2 | A3 | 开孔尺寸 | 最大适用门板 厚度(mm) |
参考重量 (kg) |
|||||||||||||||||||||||||||
| 代码 | A | a | a1 | a2 | a3 | b | R | |||||||||||||||||||||||||||
| XAT56 XAT57 |
84 | 3.0 | — | 4 | — | 72 | 63 | 42 | 37.5 | 24 | 4 | 2 | 0.15 | |||||||||||||||||||||
| 117 | 3.2 | 3.2 | — | 105 | 96 | 75 | 70.5 | 0.20 | ||||||||||||||||||||||||||
| 142 | 4.2 | 4.2 | 5 | 128 | 117 | 93 | 87.5 | 27 | 4.5 | 2.8 | 0.33 | |||||||||||||||||||||||
-
