产品选型
A
图片仅供参考，请以已选的规格为准
平面锁 把手按压转动式 三点式 锁芯一体式按钮
条件筛选：
类型 标准型
按压式按钮 锁芯一体式按钮
锁紧类型 三点式
门锁开启方式 把手按压转动式
门锁种类 平面锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
||||||
| 基座 | 把手 | 锁舌 | 基座 | 把手 | 锁舌 | ||||
| XBT02 | 把手按压转动式 | 锁芯一体 式按钮 |
带锁芯 | SUS304 | 拉丝 | — | |||
| XAT73 | ZDC5 | S45C | 镀砂铬 | 镀锌 | |||||
| XAT74 | 喷无光黑 | ||||||||
| XAT75 | 镀珍珠铬 | 镀蓝白锌 | |||||||
| XAT76 | 无锁芯 | ||||||||
特点：
● 锁舌旋转90°实现开启锁闭功能；
● XAT73-A87.5,XAT74-A87.5锁芯
无防盗功能，一字螺丝刀能开启；
● 可左旋或右旋使用。
XAT73-A87.5,XAT73-A121,
XAT74-A87.5,XAT74-A121,
XAT75,XAT76,XBT02
锁舌孔尺寸：□ 8×8 XAT73-A147,XAT74-A147
锁舌孔尺寸：□ 10×10 带锁芯型配置钥匙：2把

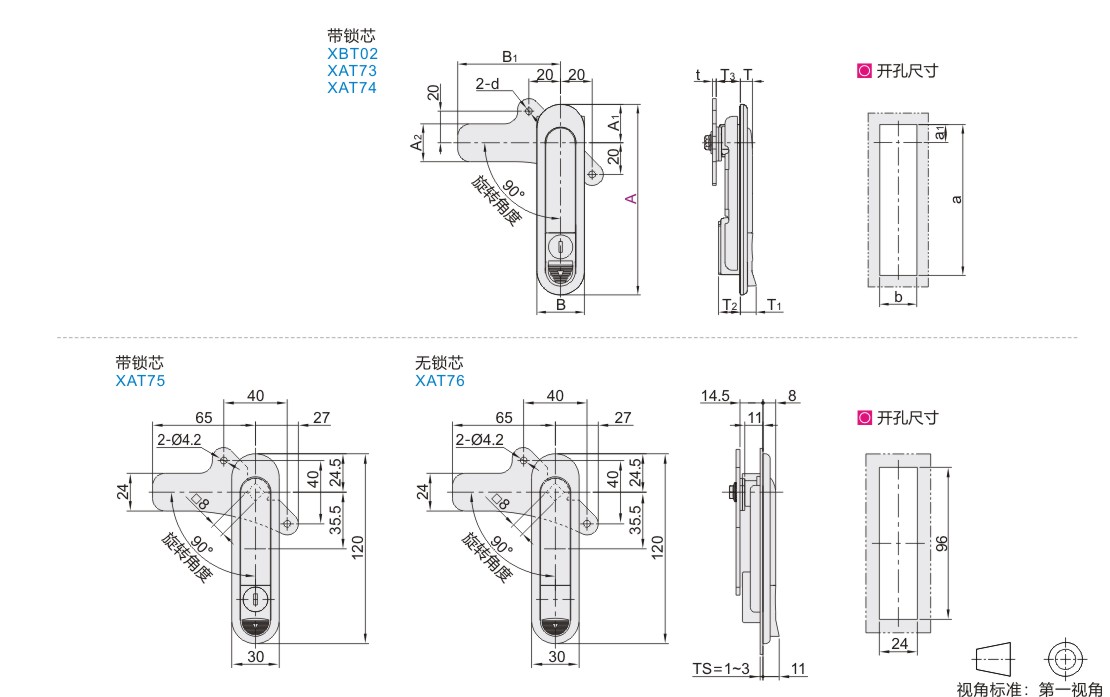

参数图
选型表
| 型号 | A1 | A2 | B | B1 | d | T | T1 | T2 | T3 | t | a | b | a1 | TS(适用 门板厚度) |
参考重量 (kg) |
|
| 代码 | A | |||||||||||||||
| XAT73 XAT74 |
87.5 | 24.3 | 24 | 28.5 | 65 | 4.2 | 8 | 10.5 | 11 | 15 | 2.3 | 62.5 | 23.5 | 11.5 | 1~4 | 0.215 |
| 121 | 30 | 13.5 | 95.5 | 0.29 | ||||||||||||
| 147 | 28.5 | 25 | 33 | 72 | 9 | 11 | 3 | 117 | 26.5 | 13.5 | 0.37 | |||||
| XBT02 | 118 | 20 | 24 | 29.5 | 65 | 10.5 | 10.5 | — | 14 | 96 | 24 | — | 1~3 | 0.272 | ||
| 型号 | 参考重量 (kg) |
| 代码 | |
| XAT75 | 0.20 |
| XAT76 | 0.19 |
-
