A
图片仅供参考，请以已选的规格为准
薄型防水平面锁 把手拉起转动式 三点式
条件筛选：
类型 标准型
门锁开启方式 把手拉起转动式
门锁种类 薄型防水平面锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 表面处理 | |
| XAX61 | 把手拉起转动式 |
带锁芯 | ZDC | 镀亚光铬 |
| XAX62 | SUS304 | 抛光拉丝 | ||
| XAX66 | 无锁芯 | ZDC | 镀亚光铬 | |
特点
● 安装面至挡板的距离仅为12 .5mm(SUS304型为13.5mm)的超薄设计。
● XAX61/XAX66锁体背部凹槽内，装有防水性能极佳的橡胶垫片。
● XAX62采用不锈钢材质，具有良好的耐腐蚀性。
● 左右兼用型(通过调整背部垫片及挡板方向，可变换手柄旋转方向)。 用途：配电箱，分电盘，控制柜及其他各种箱柜。
注意：本产品的挡板安装用螺丝，为了防止松动，推荐在安装时涂抹防滑剂。 锁舌孔尺寸：(A:90/123) □ 8×8 (A:150) □ 10×10 带锁芯型配置钥匙：2把。

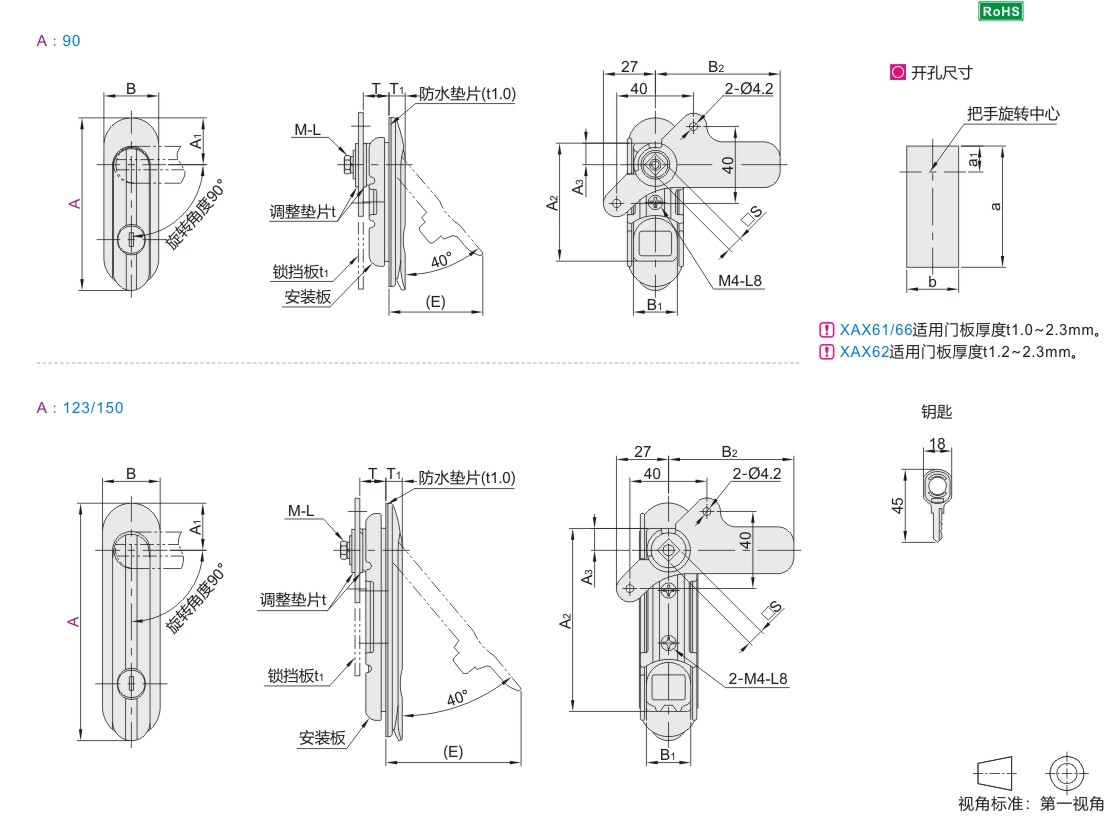

参数图
选型表
| 型号 | A1 | A2 | A3 | B | B1 | B2 | T | T1 | t | t1 | |||||||||||||||||||||||||||||||||||||||||||
| 代码 | A | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| XAX61 XAX62 XAX66 |
90 | 24.5 | 62 | 11.5 | 28.5 | 23 | 65 | 12.5(13.5) | 7.5(8.5) | 1.6 | 2.3(2.5) | ||||||||||||||||||||||||||||||||||||||||||
| 123 | 95 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 28.5 | 116 | 13 | 33 | 26 | 72 | 3.2(3) | ||||||||||||||||||||||||||||||||||||||||||||||
XAX62不锈钢型为()内数值。
| 型号 | E | M-L | S | 开孔尺寸 | 参考重量(kg) | ||||||||||||||||||||||||||||||||||||||||||||||||
| 代码 | A | a | a1 | b | ZDC | SUS304 | |||||||||||||||||||||||||||||||||||||||||||||||
| XAX61 XAX62 XAX66 |
90 | 48 | M5-L10 | 8 | 63 | 12 | 24 | 0.19 | 0.23 | ||||||||||||||||||||||||||||||||||||||||||||
| 123 | 69 | 96 | 0.25 | 0.30 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 84 | M6-L12 | 10 | 117 | 13.5 | 27 | 0.35 | 0.40 | |||||||||||||||||||||||||||||||||||||||||||||
-
