型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
材质
表面处理颜色
锁芯种类
产品选型
A
防尘盖
图片仅供参考，请以已选的规格为准
平面锁 单点式 把手拉起转动式 带锁芯无挂锁/带锁芯带挂锁/黄铜锁芯
条件筛选：
类型 浮球位置固定型
锁体长度 160
锁紧类型 单点式
门锁开启方式 把手拉起转动式
门锁种类 平面锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理/颜色 |
参考重量 (kg) |
|||
| 基座/把手 | 锁舌 | 基座/把手 | 锁舌 | ||||
| XBT01 | 把手拉起 转动式 |
带锁芯 | ZDC | Q235 | 镀亚光铬 | 镀锌 | 0.408 |
| XAT25 | 带锁芯无挂锁 | PA | S45C | 黑色 | 镀锌 | 0.25 | |
| XBD08 | SUS316 | 镜面抛光 | 抛光拉丝 | 0.454 | |||
| XAT48 | 带锁芯带挂锁 | ZDC | Q235 | 喷漆(黑色) | 镀蓝白锌 | 0.711 | |
| XBD07 | SUS316 | 镜面抛光 | 抛光拉丝 | 0.429 | |||
| XAT49 | 黄铜锁芯 | ZDC | Q235 | 镀亮光铬 | 镀蓝白锌 | 0.176 | |

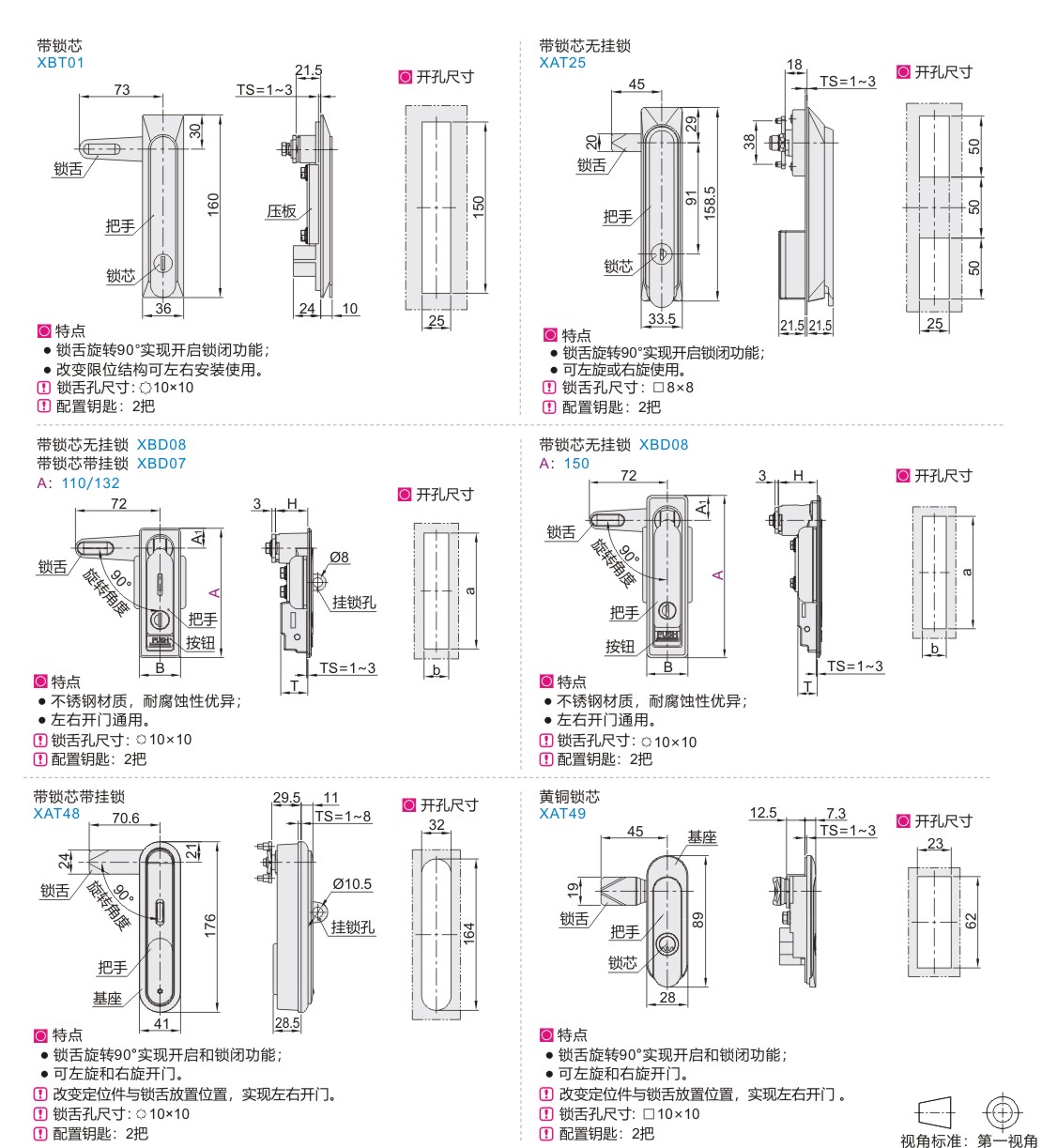

参数图
选型表
| 型号 |
B |
A1 |
H |
T |
a |
b |
参考重量 (kg) |
|
| 代码 | A | |||||||
| XBD07 | 110 | 35 | 17 | 27.5 | 23 | 103 | 27 | 0.429 |
| XBD08 | 110 | 0.425 | ||||||
| 132 | 19 | 125 | 0.454 | |||||
| 150 | 38 | 23 | 36 | 18 | 141 | 30 | 0.608 | |
| 型号 |
参考重量 (kg) |
|
| 代码 | 防尘盖 | |
| XAT25 | Y(带防尘盖) | 0.25 |
| N(无防尘盖) | ||
-
