平面锁 把手拉起转动式 三点式 XAT26-29
品牌名称：
怡合达
条件筛选：
类型 标准型
锁体长度 91,124,146
锁紧类型 三点式
门锁开启方式 把手拉起转动式
门锁种类 平面锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理/颜色 |
|||||
| 基座 | 把手 | 锁舌 | 基座 | 把手 | 锁舌 | |||
| XAT26 | 把手拉起 转动式 |
带锁芯 | ZDC | 碳钢 | 喷漆(银白) | 镀锌 | ||
| XAT27 | 喷涂黑色 | |||||||
| XAT68 | Q235 | 喷塑(黑色) | 镀蓝白锌 | |||||
| XAT29 | ZDC5 | 喷砂铬 | 镀锌 | |||||
| XBD31 | PA6-GF30 | 黑色 | 镀蓝白锌 | |||||
| XAT69 | 无锁芯 | ZDC | 喷漆(银白) | |||||
| XAT70 | 喷塑(黑色) | |||||||

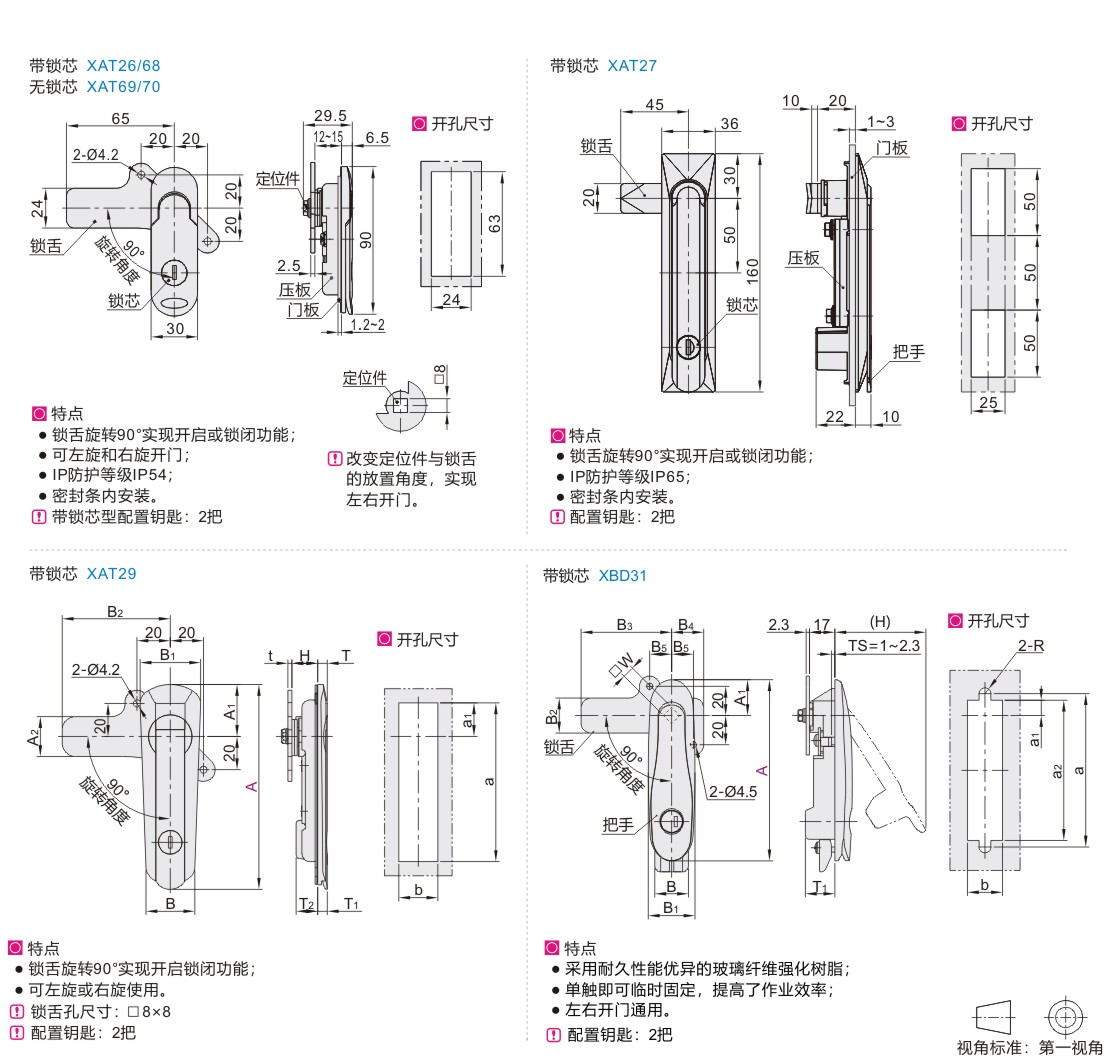

参数图
选型表
| 型号 |
A1 |
A2 |
B |
B1 |
B2 |
T |
T1 |
T2 |
H |
t |
开孔尺寸 |
TS(适用 门板厚度) |
参考重量 (kg) |
|||
| 代码 | A | a | b | a1 | ||||||||||||
| XAT29 | 93 | 25.75 | 24 | 28.5 | 33.5 | 65 | 6.5 | 6 | 12.5 | 14.5 | 2.3 | 62.5 | 23.5 | 12 | 1～4 | 0.205 |
| 123 | 31 | 29.5 | 36.5 | 6 | 12.7 | 15 | 95.5 | 20 | 0.275 | |||||||
| 151 | 33.5 | 25 | 72 | 6.5 | 5 | 13 | 3 | 117 | 26.5 | 13.5 | 0.34 | |||||
| 型号 |
A1 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
锁舌孔尺寸 | (H) |
T1 |
开孔尺寸 |
参考重量 （kg） |
|||||
| 代码 | A | W | a | a1 | a2 | b | R | ||||||||||
| XBD31 | 91 | 24.5 | 23 | 31 | 24 | 62 | 22 | 15 | 8 | 54 | 15.5 | 72 | 10.5 | 63 | 24 | 4 | 0.145 |
| 124 | 32 | 25 | 78 | 20 | 105 | 96 | 0.17 | ||||||||||
| 146 | 29 | 26 | 37 | 72 | 28 | 20 | 10 | 86 | 16.5 | 128 | 14.5 | 117 | 27 | 4.5 | 0.24 | ||
| 型号 | 参考重量 (kg) |
| 代码 | |
| XAT26 | 0.217 |
| XAT27 | 0.420 |
| XAT68 | 0.217 |
| XAT69 | |
| XAT70 |
-
