平面锁 把手拉起转动式 三点式
品牌名称：
怡合达
条件筛选：
类型 标准型
锁体长度 88,121
锁紧类型 三点式
门锁开启方式 把手拉起转动式
门锁种类 平面锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||||
| 基座 | 把手 | 锁舌 | 基座 | 把手 | 锁舌 | |||
| XAT05 | 把手拉起 转动式 |
带锁芯 | ZDC | Q235 | 镀亚光铬 | 镀蓝白锌 | ||
| XAT28 | SUS304 | 拉丝 | ||||||
| XBD20 | 抛光拉丝 | |||||||
| XBD21 | SUS316 | 镜面抛光 | ||||||
| XBD30 | 无锁芯 | SUS304 | 抛光拉丝 | |||||

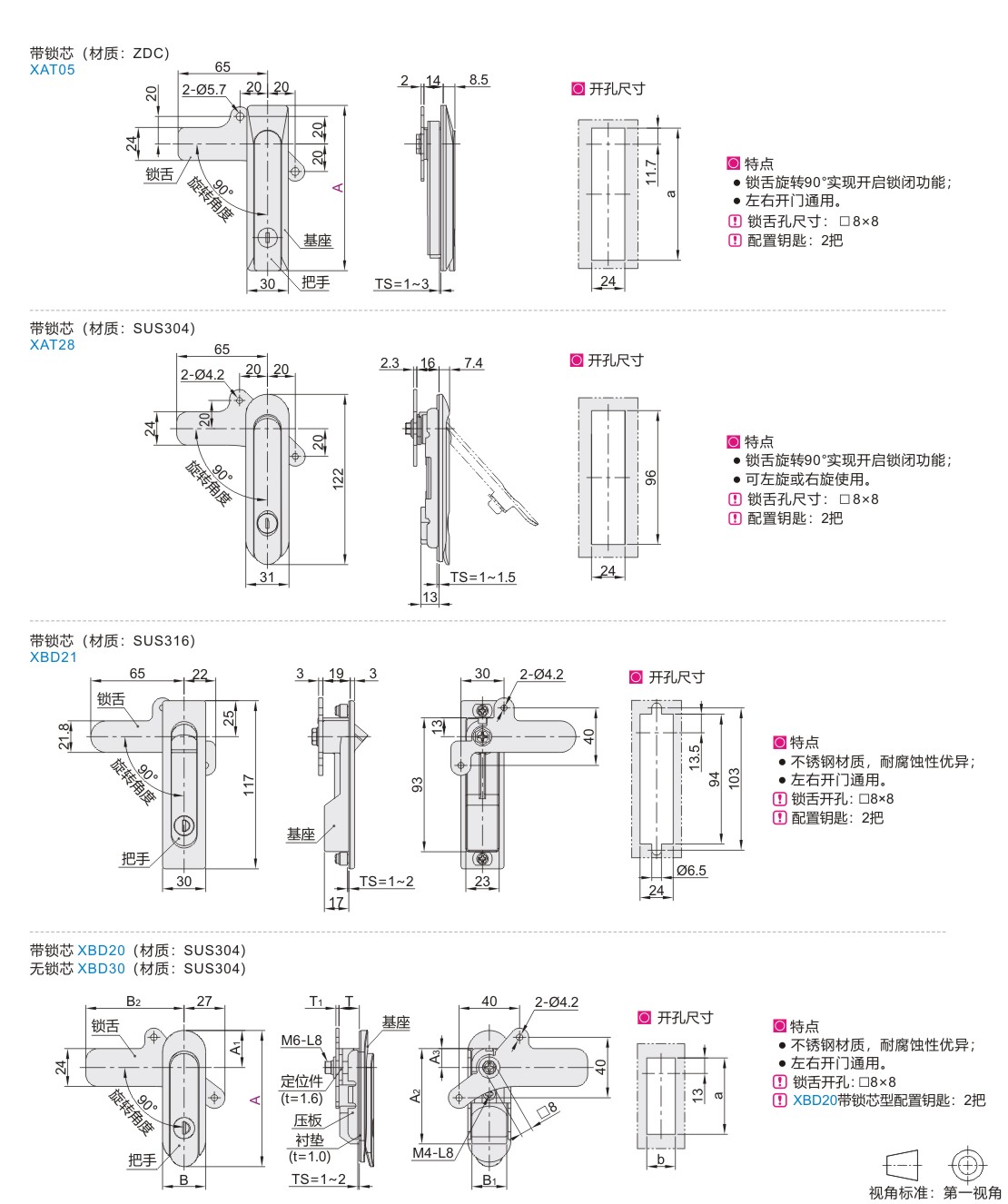

参数图
选型表
| 型号 |
A1 |
A2 |
A3 |
B |
B1 |
B2 |
T |
T1 |
a |
b |
参考重量 (kg) |
|
| 代码 | A | |||||||||||
| XBD20 | 90 | 24.5 | 63 | 12.5 | 28.5 | 23 | 65 | 13.5 | 2 | 64 | 24 | 0.242 |
| XBD30 | 90 | 0.236 | ||||||||||
| 123 | 96 | 30 | 97 | 0.306 | ||||||||
| 型号 | 参考重量 (kg) |
| 代码 | |
| XBD21 | 0.270 |
| XAT28 | 0.287 |
| 型号 |
a |
参考重量 (kg) |
|
| 代码 | A | ||
| XAT05 | 88 | 63 | 0.18 |
| 121 | 96 | 0.34 | |
-
