查看大图
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
按钮
止口高度
表面处理/颜色
锁体长度
产品选型
A
规格
H
图片仅供参考，请以已选的规格为准

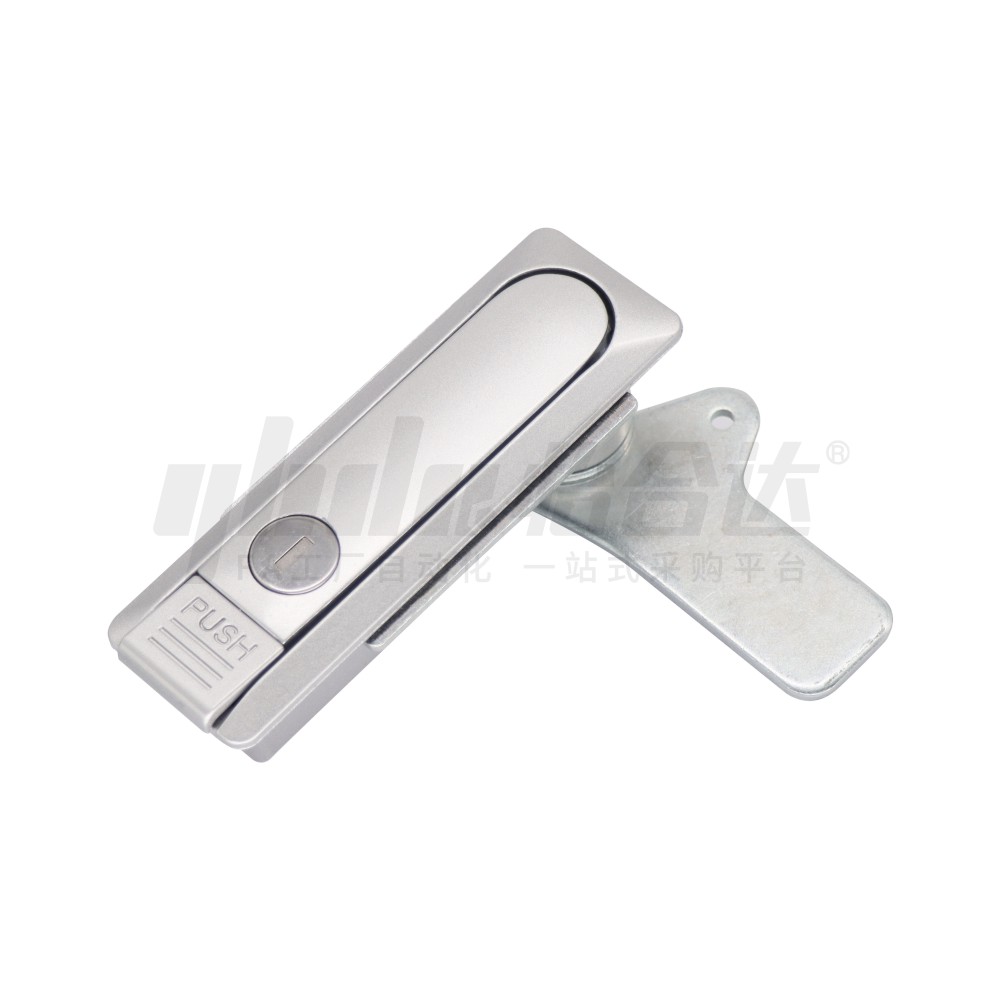

经济型平面锁 把手按压转动式 带锁芯 方形独立式按钮
品牌名称：
怡合达
条件筛选：
材质 ZDC
锁紧类型 三点式
锁芯形状 一字形
锁芯种类 带锁芯
门锁开启方式 把手按压转动式
门锁种类 平面锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
锁芯 | 材质 |
表面处理 | |||
| 基座/把手 | 锁舌 | 基座/把手 | 锁舌 | ||||
| E-XAT03● | 把手按压转动式 |
锁芯一体式按钮 |
一字形锁芯 |
ZDC |
Q235 |
喷银白漆 |
镀蓝白锌 |
| E-XAT04● | 喷无光黑 | ||||||
| E-XAZ03 | 方形独立式按钮 | 亚光白 | |||||

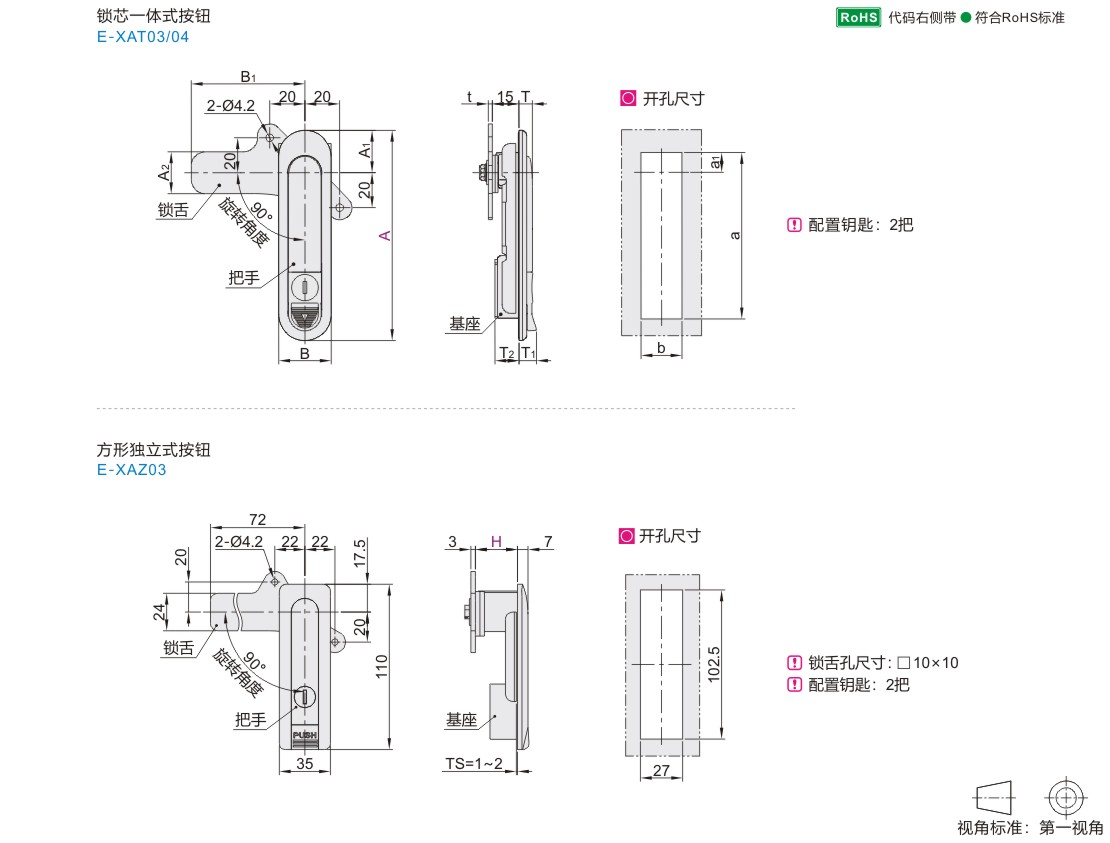

参数图
锁芯一体式按钮
| 型号 | A1 | A2 | B | B1 | T | T1 | T2 | t | a | b | a1 | 参考重量 （kg） |
|||||||||||||||||||||||||||
| 代码 | A | ||||||||||||||||||||||||||||||||||||||
| E-XAT03 E-XAT04 |
87.5 | 24.3 | 24 | 28.5 | 65 | 8 | 10.5 | 11 | 2.3 | 62.5 | 24 | 12 | 0.215 | ||||||||||||||||||||||||||
| 121 | 30 | 13.5 | 95.5 | 0.28 | |||||||||||||||||||||||||||||||||||
| 147 | 28.5 | 25 | 33 | 72 | 9 | 11 | 3 | 117 | 27 | 13.5 | 0.37 | ||||||||||||||||||||||||||||
方形独立式按钮
| 型号 |
参考重量 （kg） |
|||||||||
| 代码 | 规格 | H | ||||||||
| E-XAZ03 |
110 | 22 | 0.329 | |||||||
| 25 | ||||||||||
| 28 | ||||||||||
-
