型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
材质
止口高度
表面处理颜色
规格系列
锁芯形状
锁芯种类
产品选型
可选配件
H
图片仅供参考，请以已选的规格为准
圆柱锁 40系列
品牌名称：
怡合达
条件筛选：
类型 浮球位置固定型
锁头外形 圆锁头
门锁种类 圆柱锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
止口高度 |
锁芯 |
材质 |
表面处理 |
|||||
| 基座 | 锁芯 | 锁舌 | 基座 | 锁芯 | 锁舌 | |||||
| XAS96 | 圆柱锁 | 40系列 | 20 | 无锁芯 | ZDC | — | Q235 | 镀亮铬 | — | 镀蓝白锌 |
| XAS91 | 19 | 一字形锁芯 | ZDC5 | S45C | 镀亮铬 | |||||
| XAS97 | 24 | 双牙形锁芯 | ZDC | Q235 | 镀亮铬 | |||||
| XAS94 | 40/50系列 | 23.6/28.5 | 无锁芯 | PA66 | — | SUS304 | — | — | — | |

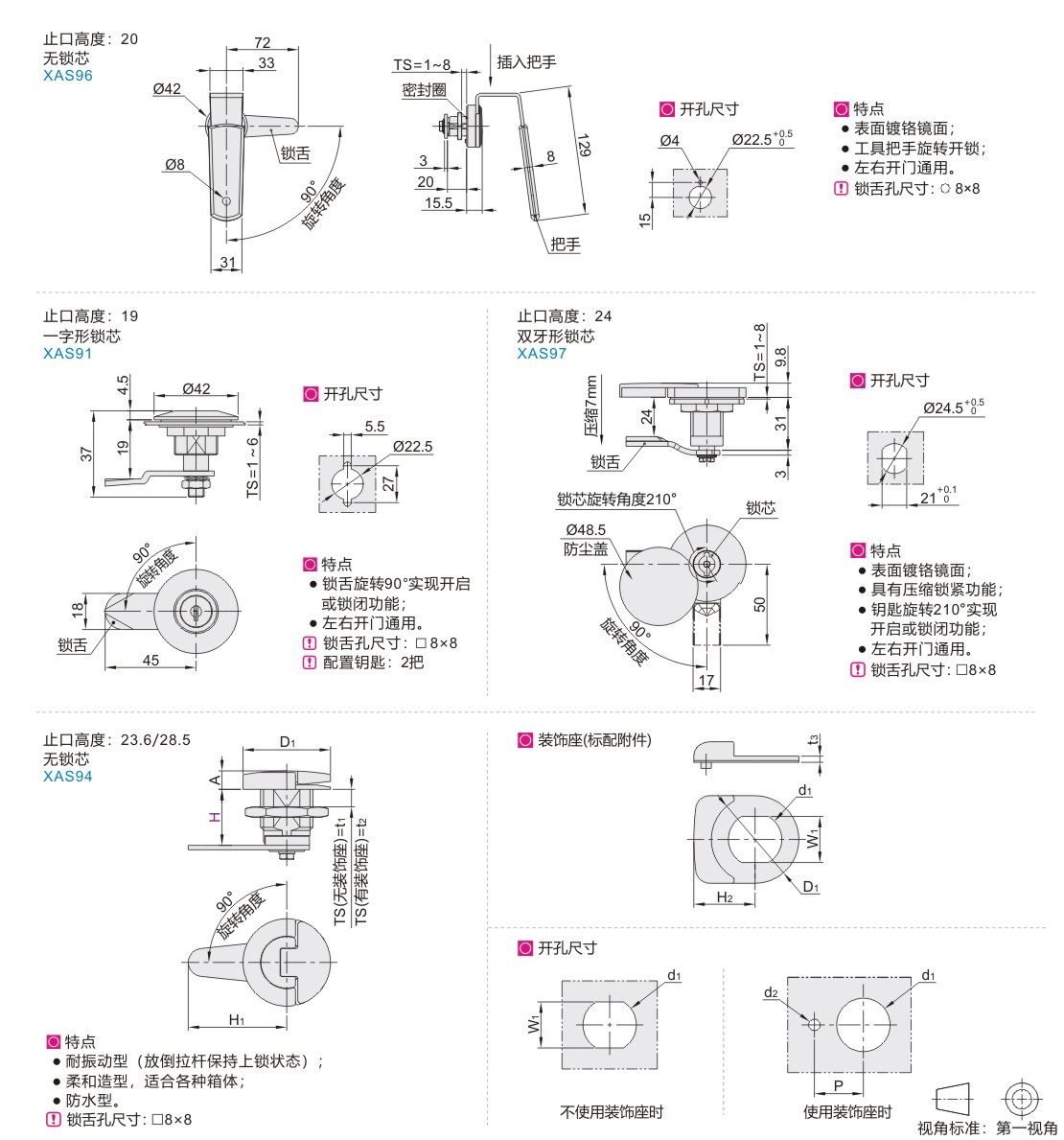

参数图
止口高度23.6、28.5
| 型号 |
A |
W1 |
H1 |
H2 |
D1 |
d1 |
d2 |
P |
TS(适用门板厚度) |
t3 |
参考重量 （kg） |
||
| 代码 | H | t1 | t2 | ||||||||||
| XAS94 | 23.6 | 11 | 19.2 | 51 | 28 | 35 | 22.5 | 5.5 | 22.5 | 0~5.5 | 0~3.5 | 3 | 0.045 |
| 28.5 | 14 | 26.3 | 56.3 | 35 | 50 | 30.5 | 6.5 | 28 | 0~10.5 | 0~6.5 | 3.5 | 0.105 | |
止口高度19、20、24
| 型号 |
止口高度 |
参考重量 (kg) |
|
| 代码 | 可选配件 | ||
| XAS96 | — | 20 | 0.3 |
| XAS91 | 19 | 0.073 | |
| XAS97 | N(不选配件) Y(配置钥匙1把) |
24 | 0.175 |
-
