查看大图
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
材质
止口高度
表面处理颜色
门锁类型
产品选型
安装类型
左右开门
图片仅供参考，请以已选的规格为准
滑动式圆柱锁 折叠把手/旋转把手 止口高度21/止口高度22
品牌名称：
怡合达
条件筛选：
类型 标准型
锁芯种类 无锁芯
门锁种类 滑动式圆柱锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
锁芯 |
材质 |
表面处理 |
适用半导体行业 | ||||
| 基座 | 把手 | 锁舌 | 基座 | 把手 | 锁舌 | ||||
| XBC80 | 压缩拉紧转动式 | 无锁芯 | ABS | ZDC | SUS304 | — | 镀粉雾铬 | — | 是 |
| XBC81 | AAS | POM | — | — | |||||
| XBC82 | 把手转动式 | ||||||||
| XBC84 | ZDC | ZDC | 镀铬 | 镀铬 | |||||
特点
● 通过转动抓手，使舌片水平滑动上锁；
● 带有指示标识，上锁、开锁状态一目了然；
● 安装方式请从夹扣固定和螺母固定这两种方式中选择；
● 突起少，适合各式箱体的柔和设计。 特点(XBC80)：
● 转动旋钮，使舌片水平滑动上锁；
● 密闭型通过压下旋钮可以锁紧4mm；
● 适用于振动的设备；
● 适合各种框体柔和设计。 用途(XBC80)：
● 半导体设备，医疗设备，小型通讯设备，控制箱。

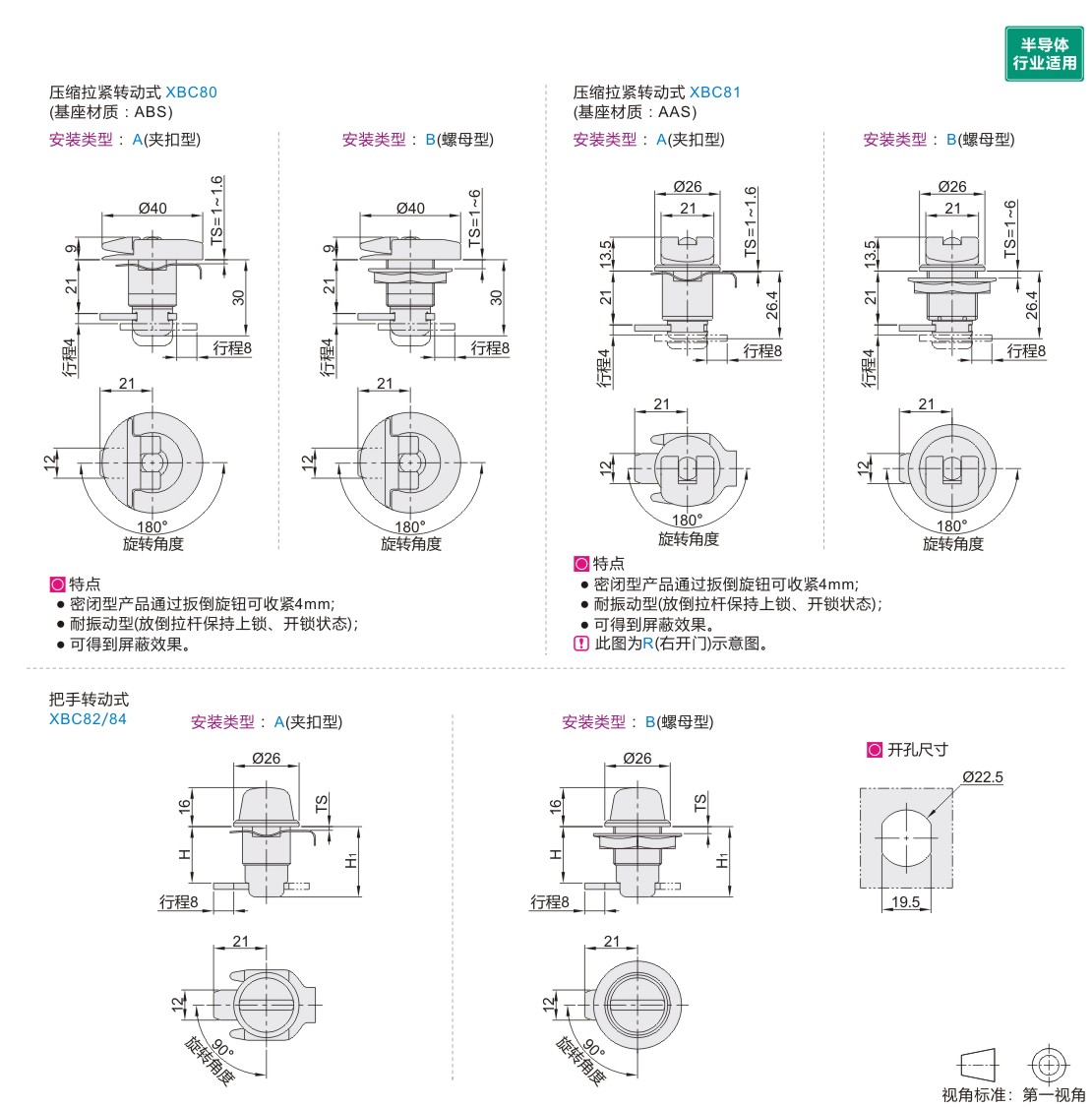

参数图
压缩拉紧转动式
| 型号 |
左右开门 |
参考重量 （kg） |
|
| 代码 | 安装类型 | ||
| XBC80 | A(夹扣型) B(螺母型) |
— | 0.02 |
| XBC81 | L(左开门) R(右开门) |
||
把手转动式
| 型号 |
H |
H1 |
TS 适用门板厚度 |
参考重量 （kg） |
|
| 代码 | 安装类型 | ||||
| XBC82 | A(夹扣型) B(螺母型) |
22 | 27.5 | 1~6 | 0.02 |
| XBC84 | 1~7.5 | 0.08 | |||
-
