查看大图
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
材质
止口高度
表面处理颜色
产品选型
可选配件
H
图片仅供参考，请以已选的规格为准

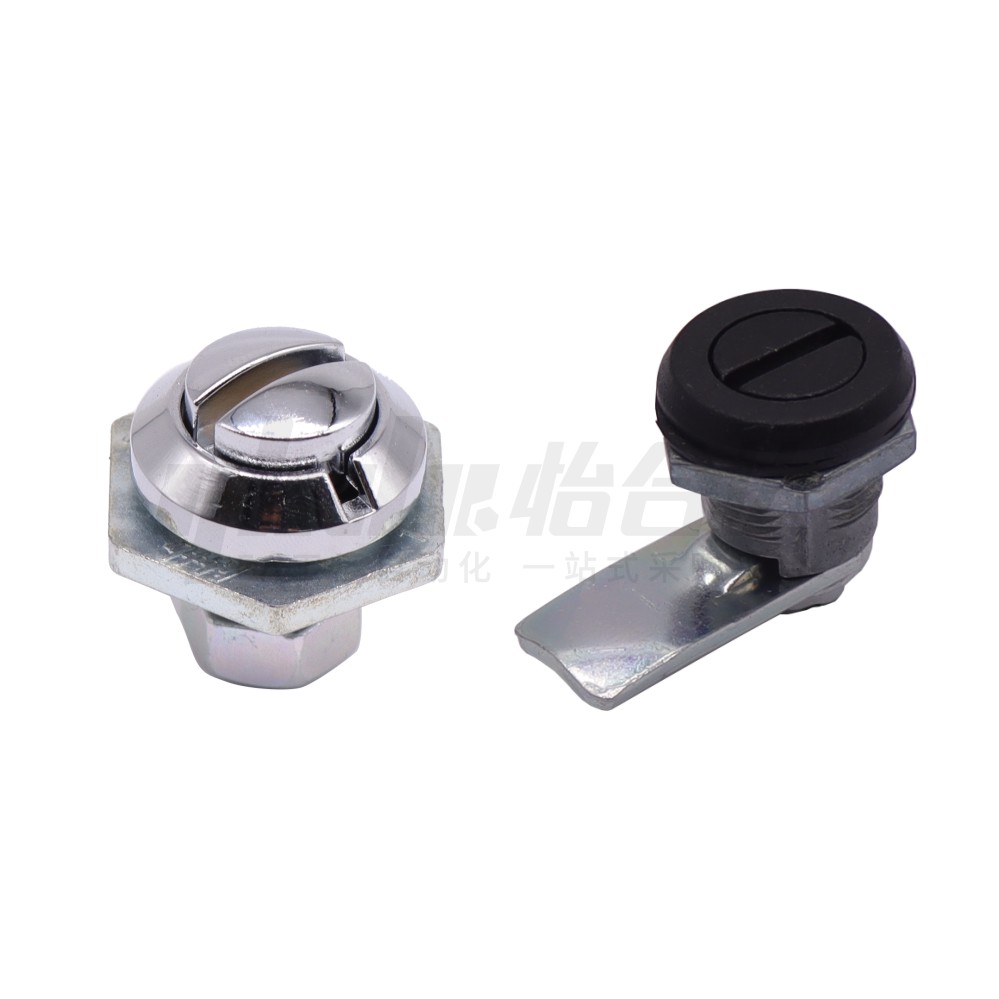

圆柱锁 圆锁头 止口高度7.5/12.5/13.5 一字锁芯
品牌名称：
怡合达
条件筛选：
类型 标准型
规格系列 20系列
锁头外形 圆锁头
锁芯形状 一字形
锁芯种类 带锁芯
门锁种类 圆柱锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
止口高度 |
锁芯 |
材质 |
表面处理 |
||||
| 基座 | 锁芯 | 锁舌 | 基座 | 锁芯 | 锁舌 | ||||
| XAS44 | 20系列 | 7.5 | 一字形锁芯 | ZDC | ZDC | 镀亮铬 | 镀亮铬 | ||
| XAS20 | 12.5 | Q235 | 喷麻面黑 | 镀蓝白锌 | |||||
| XAS47 | 13.5 | SUS316 | SUS316 | — | — | ||||
| XAS48 | 镀彩锌 | ||||||||

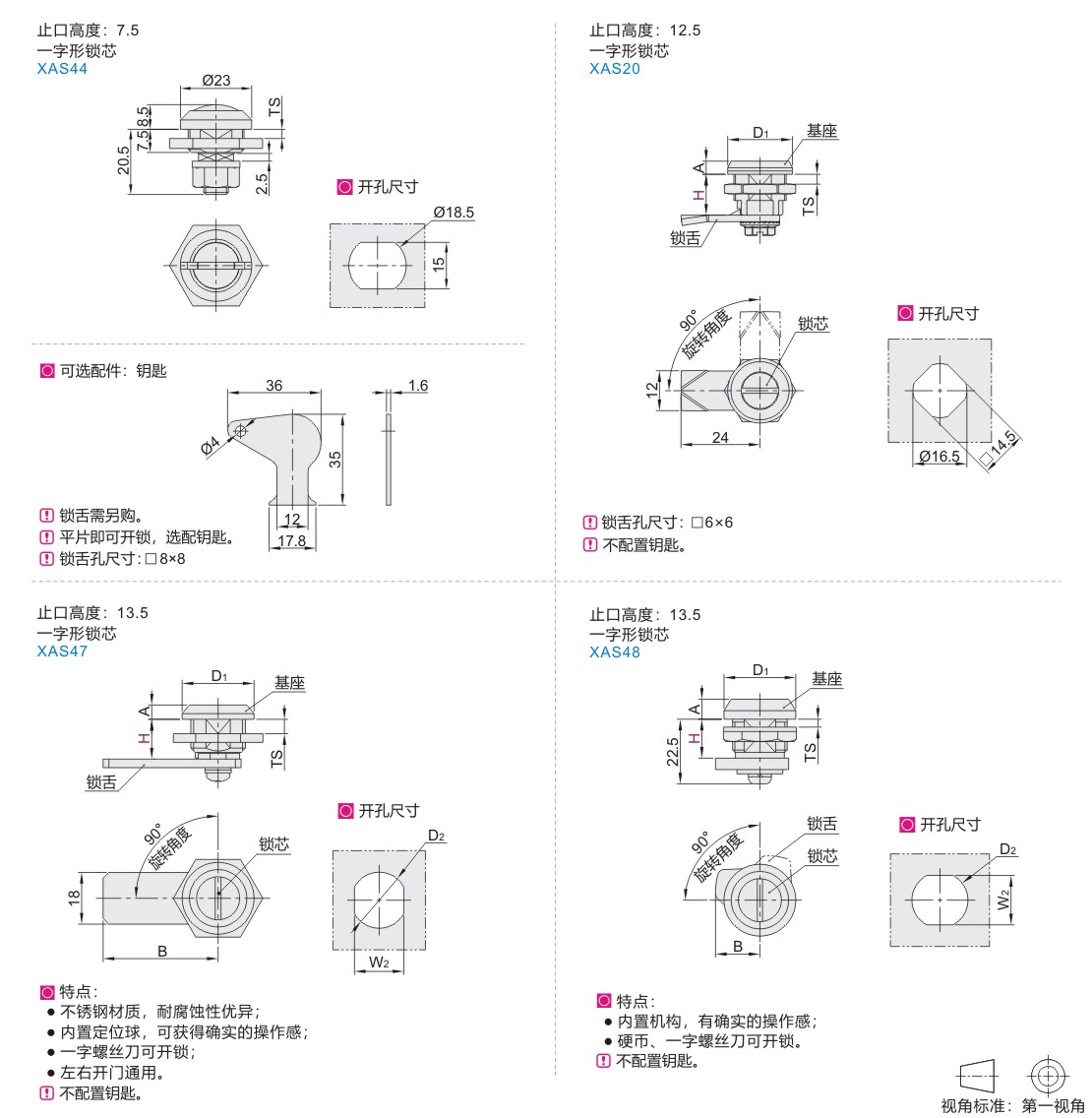

参数图
止口高度：7.5
| 型号 |
TS 适用门板厚度 |
参考重量 (kg) |
|
| 代码 | 可选配件 | ||
| XAS44 | N(无钥匙) | 1~3 | 0.04 |
| Y(带钥匙) | 0.05 | ||
止口高度：12.5
| 型号 |
A |
D1 |
TS 适用门板厚度 |
参考重量 (kg) |
|
| 代码 | H | ||||
| XAS20 | 12.5 | 4 | 20 | 1~6 | 0.02 |
止口高度：13.5
| 型号 |
A |
B |
D1 |
开孔尺寸 |
TS 适用门板厚度 |
参考重量 (kg) |
||
| 代码 | H | D2 | W2 | |||||
| XAS47 | 13.5 | 5 | 40 | 25 | 19.5 | 17.2 | 1~6 | 0.065 |
| XAS48 | 7 | 17 | 0.06 | |||||
-
