圆柱锁 止口高度10.3/13.5/14/17.5 一字锁芯/六角锁芯
品牌名称：
怡合达
条件筛选：
类型 标准型
材质 ZDC
规格系列 20系列
锁头外形 圆锁头
锁芯种类 带锁芯
门锁种类 圆柱锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
止口高度 |
锁芯 |
材质 |
表面处理 |
||||
| 基座 | 锁芯 | 锁舌 | 基座 | 锁芯 | 锁舌 | ||||
| XAS46 | 20系列 | 10.3/13.5 | 一字形锁芯 | ZDC | ZDC | Q235 | 镀亮铬 | 镀亮铬 | 镀锌 |
| XAS49 | 14 | ||||||||
| XAS50 | 17.5 | ||||||||
| XAS57 | 六角形锁芯 | ZDC | 镀铬 | 镀铬 | 镀铬 | ||||

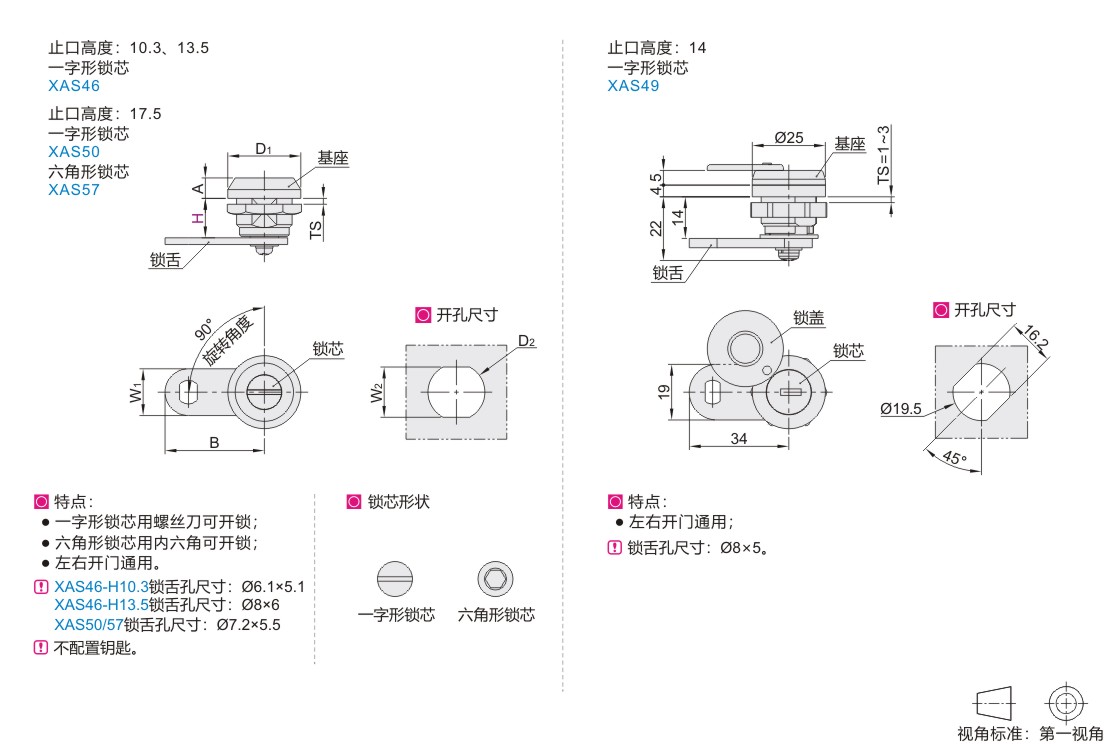

参数图
止口高度：10.3、13.5、17.5
| 型号 |
A |
B |
D1 |
W1 |
开孔尺寸 |
TS 适用门板厚度 |
参考重量 (kg) |
||
| 代码 | H | D2 | W2 | ||||||
| XAS46 | 10.3 | 4 | 25 | 15 | 10 | 12.4 | 11 | 1~3 | 0.017 |
| 13.5 | 7 | 34 | 25 | 16 | 19.5 | 17.2 | 1~6 | 0.053 | |
| XAS50 | 17.5 | 5 | 34 | 19 | 16 | 1~10 | 0.069 | ||
| XAS57 | 1~6 | 0.06 | |||||||
止口高度：14
| 型号 |
锁盖 |
参考重量 (kg) |
|
| 代码 | 锁芯类型 | ||
| XAS49 | A(常规锁芯) B(60系列锁芯) |
N(不带锁盖) Y(带锁盖) |
0.066 |
-
