连杆
L
H
图片仅供参考，请以已选的规格为准
连杆锁 把手拉起转动式 三点式 带防尘锁芯
条件筛选：
类型 浮球位置固定型
材质 ZDC
表面处理颜色 喷塑(麻面黑)
锁紧类型 三点式
锁芯种类 带防尘锁芯
门锁开启方式 把手拉起转动式
门锁种类 连杆锁
种类筛选 门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 表面处理 | 参考重量 (kg) |
||||
| 基座/把手 | 锁舌 | 基座/把手 | 锁舌 | |||||
| XAU23 | 把手拉起转动式 |
三点式 | 带锁芯（带防尘盖） | ZDC | Q235 | 喷塑（麻面黑） | 镀蓝白锌 | 0.741 |
特点
● 防尘型；
● 旋转把手可以实现门板的开启和关闭；
● 左右开门通用。
锁舌孔尺寸：□ 8×8 配置钥匙：2把

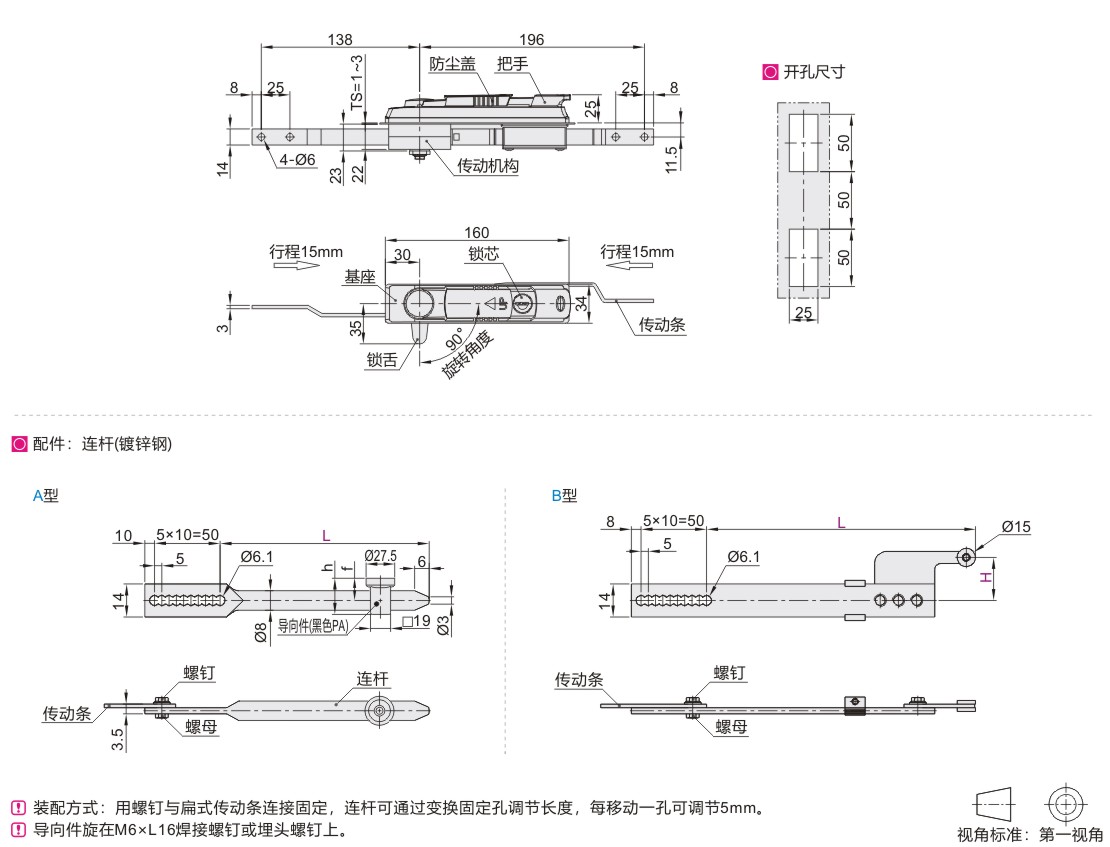

参数图
选型表
| 型号 | L | H |
h | f | |||||
| 代码 | 连杆 | ||||||||
| XAU23 | W(无) | — | — | — | — | ||||
| A(A型) | 500 | 32 | 24 | ||||||
| 500A | 38 | 30 | |||||||
| 500B | 42 | 34 | |||||||
| 1000 | 32 | 24 | |||||||
| 1000A | 38 | 30 | |||||||
| 1000B | 42 | 34 | |||||||
| B(B型) | 500 | 18.5 22.5 27.5 35 | — | — | |||||
| 1000 | |||||||||
-
