        怡合达连杆锁 把手按压转动式 锁芯一体式按钮 一字形锁芯 三点式

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        按压式按钮 锁芯一体式按钮
        锁紧类型 三点式
        锁芯形状 一字形
        锁芯种类 带锁芯
        门锁开启方式 把手按压转动式
        门锁种类 连杆锁
        种类筛选 门锁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

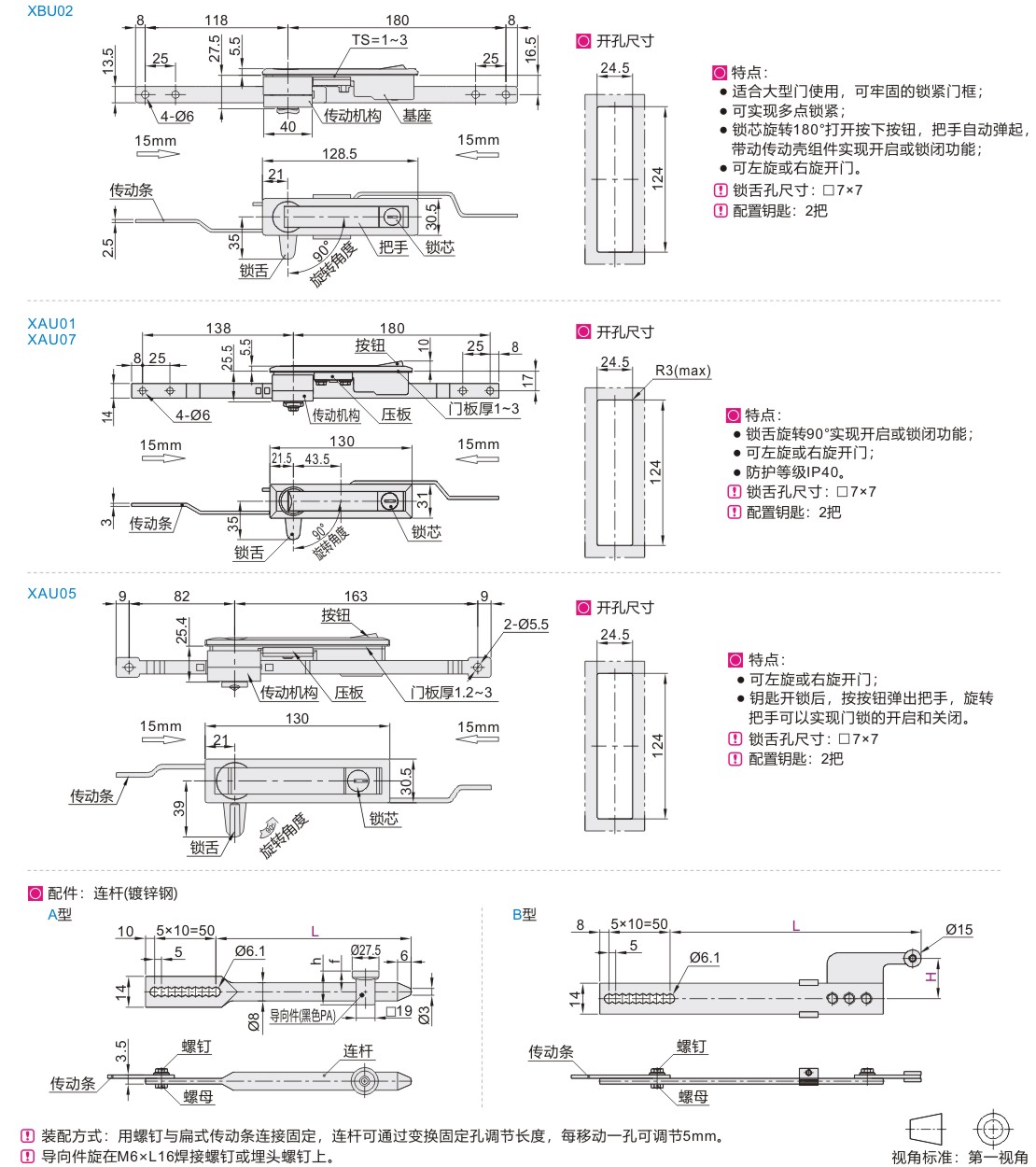

            参数图

            材质图
            代码
            		 类型
            		 锁芯
            		 材质 表面处理 参考重量
            (kg)
            基座/把手 锁舌 基座/把手 锁舌
            XBU02 把手
            按压
            转动式            		 锁芯
            一体式
            按钮            		 一字形 SUS304 拉丝 — 0.501
            XAU01 ZDC Q235 电泳(黑色) 镀锌 0.494
            XAU05 镀砂铬 0.431
            XAU07 镀亚光铬 镀蓝白锌 0.494

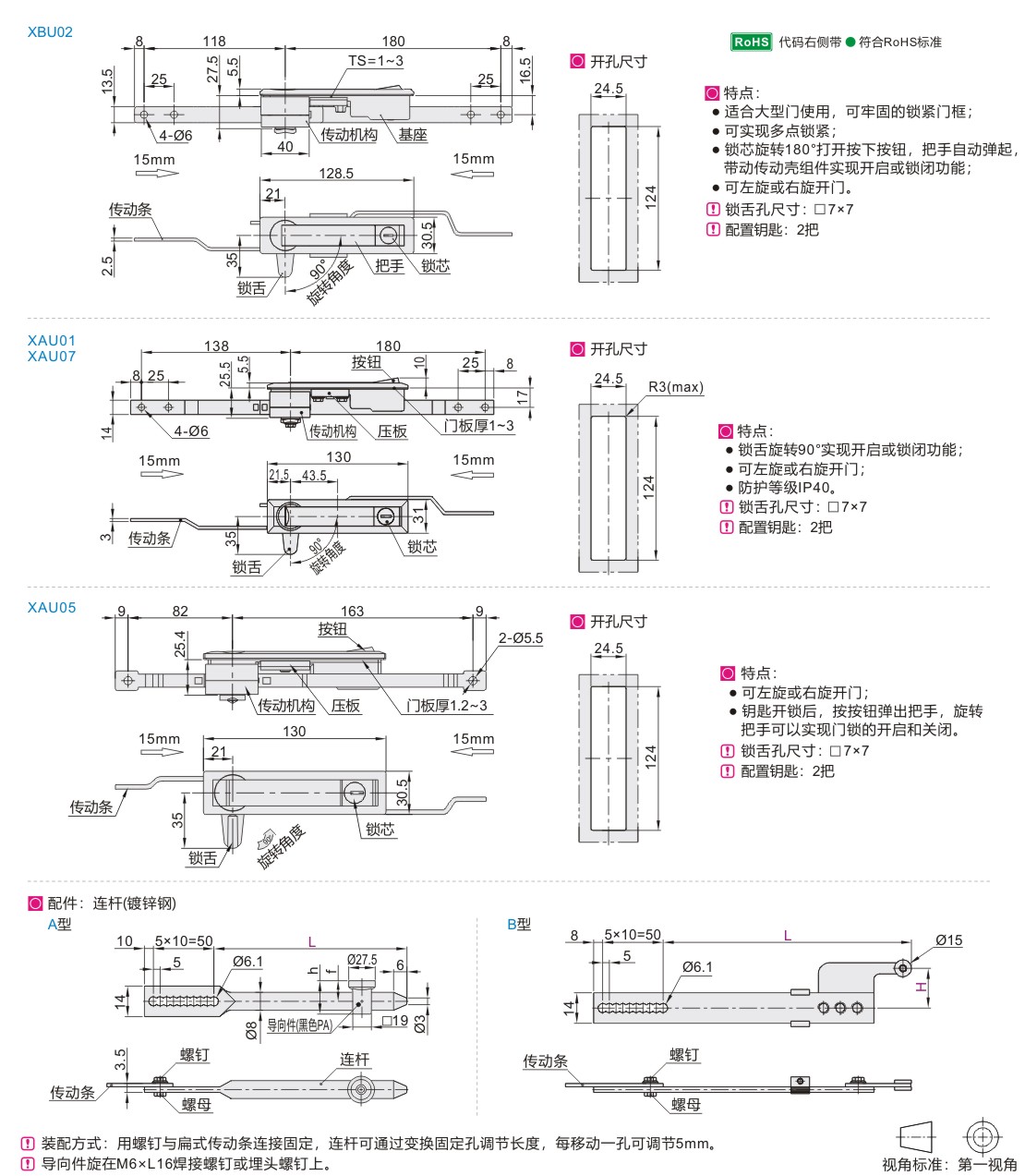

            参数图



            选型表

            型号 L
            		 H
            		 h f
            代码 连杆 XAU01/05/07 XBU02 XAU01/05/07 XBU02
            XBU02
            XAU01
            XAU05
            XAU07            		 W(无)* — — — — — —
            A(A型) 500* 32 25 24 17
            500A 38 — 30 —
            500B 42 34
            1000* 32 25 24 17
            1000A 38 — 30 —
            1000B 42 34
            B(B型) 500*  18.5    22.5
            27.5   35              		 — —
            1000*



             XBU02仅适用带*规格。
