        面板锁 插销式平面型把手 无锁芯

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        材质 黄铜板
        止口高度 0.8，1.2
        表面处理颜色 镀镍
        锁芯种类 无锁芯
        门锁种类 面板锁
        门锁类型 插销式平面型把手
        种类筛选 门锁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质 表面处理
            基座 把手 锁舌 基座 把手 锁舌
            XAV27 插销式平面型把手 无锁芯 黄铜板 镀镍



            特点：
            ● 单触即可关门；
            ● 薄型产品，可直接安装于门板使用。

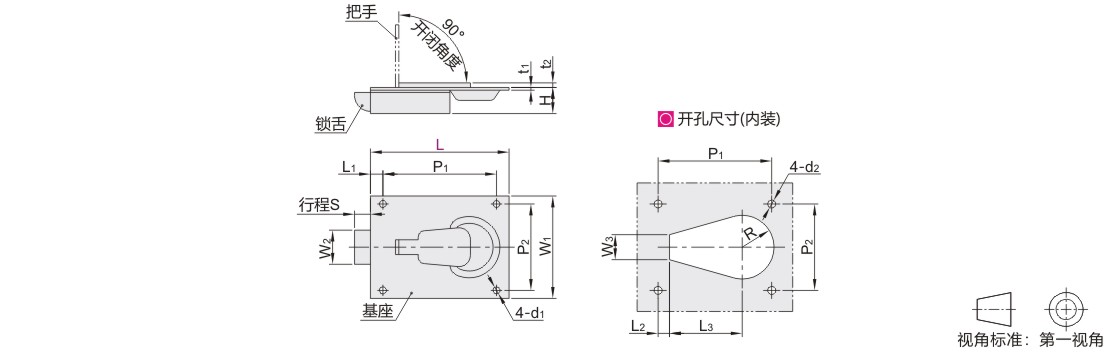

            参数图



            选型表

            型号 L1 W1 W2 H t1 t2 d1 S P1 P2 L2 L3 W3 d2 R 参考重量
            (kg)
            代码 L
            XAV27 26 1.5 13 5 6 0.8 1.5 1.5 2.5 23 10 4 14 5 2 5 0.006
            30 3 17 5.8 6.5 1.2 2 3 25 13 1.5 18 6 6 0.011
            38 22 7.5 7.5 2 3.5 33 17.5 2 22.5 2.5 8.5 0.018
            45 4 26 9.5 8 2.5 4.5 37 20 2.5 26.5 3 9.5 0.028
            55 5 32 11.5 3 5.5 45 24 30 7 3.5 13 0.04
            61 5.5 45 15 11.5 7 50 38 5 32 11 14 0.066
