        快速安装型撞击锁

        条件筛选：

        类型 浮球位置固定型
        门锁种类 快速安装型撞击锁
        种类筛选 门锁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面处理
            		 适用
            半导体行业
            锁盖 基座 锁舌 锁盖 基座 锁舌
            XAV30 快速安装型
            撞击锁
            		 带锁芯 SUS304 PP POM
            		 — 黑色
            		 黑色
            		 是
            XAV34 无锁芯
            		 PP    POM 黑色 —
            XAV39 象牙白 象牙白 象牙白



            带锁芯型配置钥匙：1把。
            用途（XAV30）：
            ● 配分电盘内门，医疗实验设备，半导体设备。
            特点（XAV30）：
            ● 配分电盘用紧固五金件：
            ● 单触操作开闭，简单方便；
            ● 卡扣式可快速安装；
            ● 不锈钢材质结合PA，不含铜锌镍。

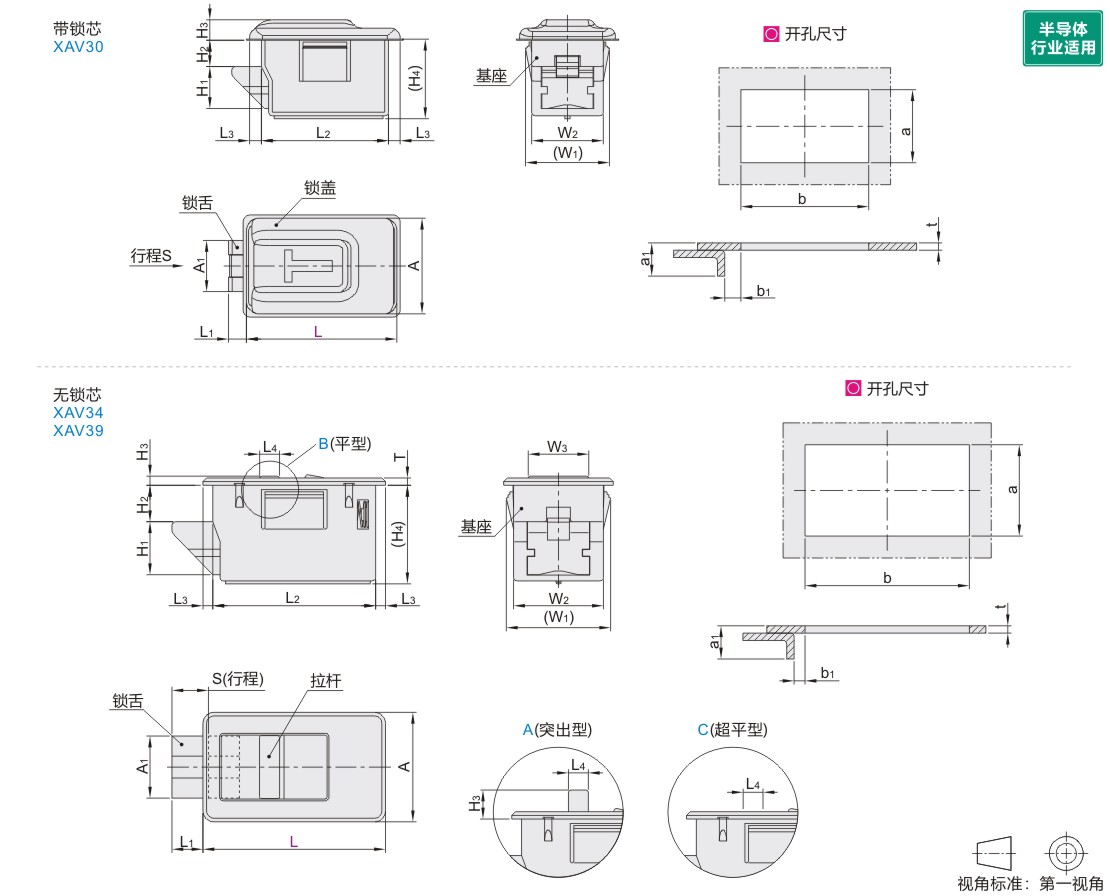

            参数图



            选型表

            型号 L1 L2 L3 (W1) W2 A A1 H1 H2 H3 (H4) S
            行程            		 开孔尺寸 a1 b1 t
            适用板厚            		 参考重量
            （kg）
            代码 L a b
            XAV30 31.2 3.4 25.8 2.7 17.2 13.6 19.2 9.8 9.5 5.5 5.8 17.5 6 14 26 5 0.5~2.5 1.2/1.6 0.014
            41.2 4.9 34.8 3.2 23.2 19.6 26.2 14 11.5 7.5 5.3 21.8 8 20 35 7 0.023
            51.2 7.9 44.6 3.3 28.6 24.6 31.2 17 14.5 10 4 27 10 25 45 9.5 3~6 1.6/2.3/3.2 0.033



            型号 L1 L2 L3 L4 (W1) W2 W3 A A1 H1 H2 H3 (H4) T S
            行程            		 开孔尺寸 a1 b1 t
            适用板厚            		 参考重量
            （kg）
            代码 L    类型    a b
            XAV34
            XAV39            		 30 A(突出型) 4 25.8 2.1 4 17.2 13.6 8.8 18 9.8 9.5 6 7 18 2.5 6 14 26 5.5 0.5 1.2/1.6/2.0 0.008
            B(平型) 3.5
            40 A(突出型) 5.5 34.8 2.6 5 23.2 19.6 13 25 14 11.5 8 8 22.3 2 8 20 35 7.5 0.5 0.013
            B(平型) 3
            50 A(超平型) 8.5 44.6 2.7 5.5 28.6 24.6 16.6 30 17 14.5 10 8 27 2 10 25 45 9.5 3 1.2/1.6/2.0 0.020
            B(平型) 2.5
            C(超平型) 30 17 12 — 29 11.5 0.8/1.2/1.6/2.0



            C(超平型)仅适用于XAV34。
