        工业滑轨 35系列 二节式 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 3/4伸展
        负载 中载型
        节数 二节式
        宽度系列 35系列
        缓冲功能 不带缓冲
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDC01 二节式 3/4伸展 35.3 SUS304 —



            特点：
                3/4伸展。
            注意：
                下表所示的承重为抽屉侧滑轨伸出时滑轨中部的静载荷。
            按根销售。
            推荐螺钉：标称尺寸4盘头自攻螺钉或M4盘头小螺钉。
            承载与重量仅供参考。

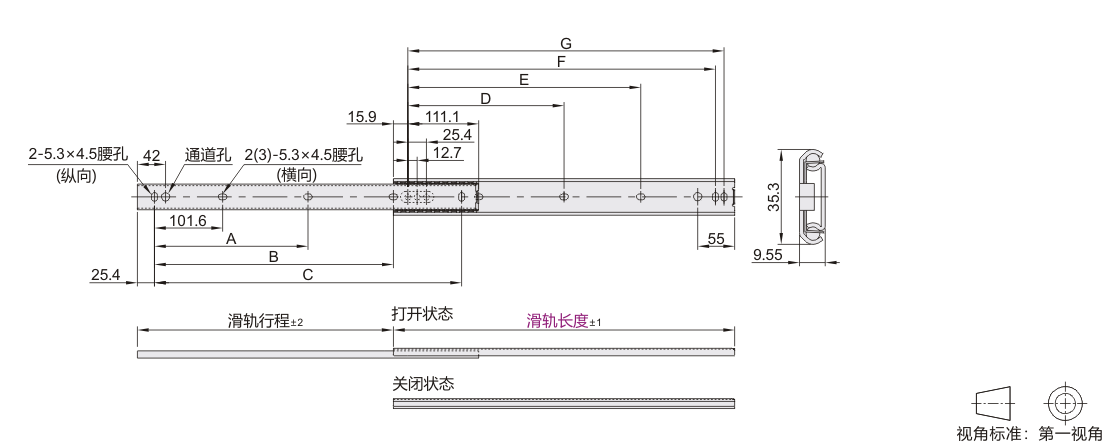

            参数图



            选型表

            型号
            		 滑轨
            行程
            		 A
            		 B
            		 C
            		 D
            		 E
            		 F G
            		 承重(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDC01 304.8 228.6 — 152.4 254 — 149.2 260.3 273 49kgf 0.31
            355.6 279.4 203.2 304.8 200 311.1 323.8 47kgf 0.36
            406.4 304.8 254 355.6 250.8 361.9 374.6 43kgf 0.41
            457.2 330.2 203.2 304.8 406.4 212.7 301.6 412.7 425.4 41kgf 0.46
            508 381 228.6 355.6 457.2 238.1 352.4 463.5 476.2 37kgf 0.51
            558.8 406.4 254 406.4 508 263.5 403.2 514.3 527 34kgf 0.56
            609.6 431.8 279.4 457.2 558.8 288.9 454 565.1 577.8 30kgf 0.61
            660.4 482.6 304.8 508 609.6 314.3 504.8 615.9 628.6 37kgf 0.66
            711.2 508 330.2 558.8 660.4 339.7 555.6 666.7 679.4 25kgf 0.71
