        工业滑轨 35系列 二节式 打开锁定 内轨可抽出 SPCC/SUS304

        条件筛选：

        表面处理 环保镀锌（蓝白）
        特征 带分离弹片
        负载 中载型
        节数 二节式
        宽度系列 35系列
        缓冲功能 不带缓冲
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDC03 二节式 3/4伸展 带分离弹片 35.3  SUS304 —
            IDC04 SPCC 环保镀锌(蓝白)



            特点：
            ●IDC03滑轨采用耐腐蚀性能优异的SUS304不锈钢，IDC04滑轨主体为钢制，表面经三价铬处理；
            ●内轨拉出至最大行程时，可锁定；按压分离弹片即可解除锁定状态，将内轨推回；
            ●内轨拉出至最大行程后，按压分离弹片并继续拉出，可将内轨分离。
            注意：
            ●依生产批次不同，截面形状可能有稍微不同。
            ●安装滑轨的螺钉请使用M4扁头小螺钉或扁圆头小螺钉。
            按根销售。
            承载与重量仅供参考。

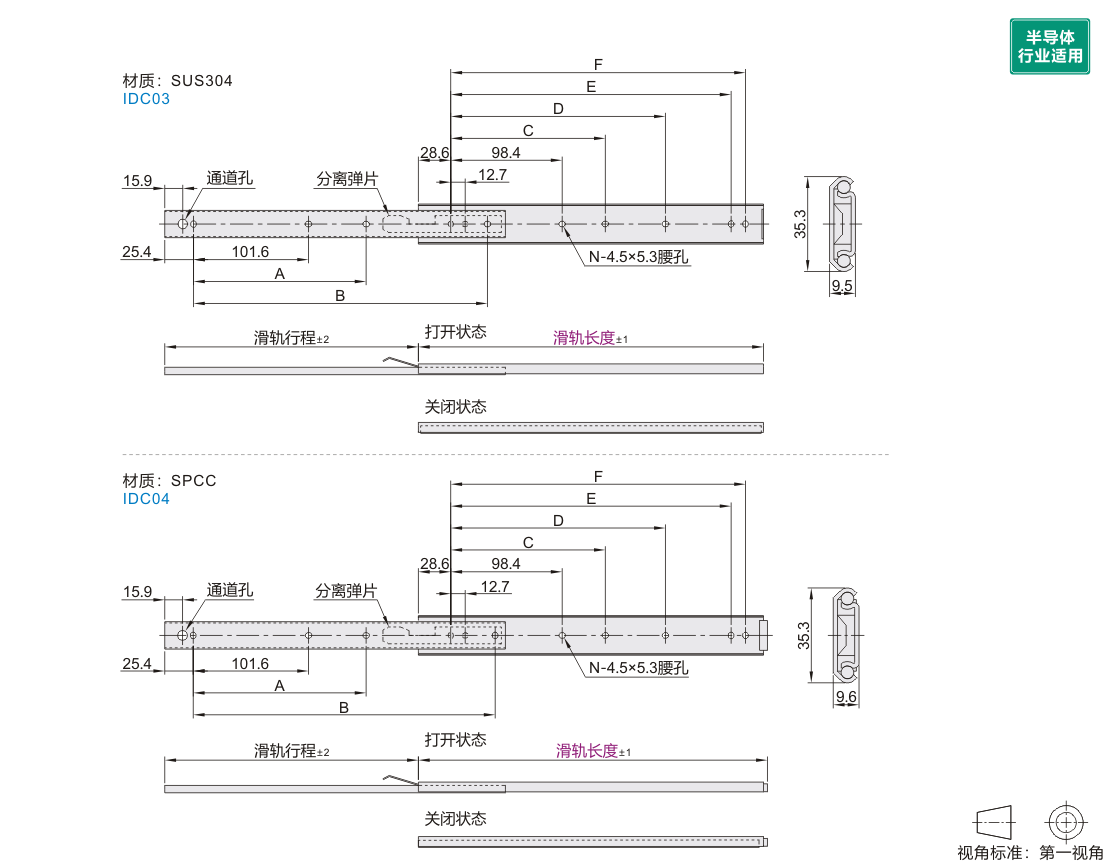

            参数图



            选型表

            型号 滑轨行程 A B C D E F N 承重
            (1副)            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDC03 304.8 224 152.4 — — 136.5 247.6 260.3 9 31.4kgf 0.304
            355.6 275 203.2 187.3 298.4 311.1 28.4kgf 0.36
            406.4 315 254 238.1 349.2 361.9 35.3kgf 0.404
            457.2 330 203.2 406.4 200 288.9 400 412.7 11 42.1kgf 0.455
            508 381 228.6 457.2 225.4 339.7 450.8 463.5 39.2kgf 0.507
            558.8 406 254 508 250.8 390.5 501.6 514.3 44.1kgf 0.56
            609.6 432 279.4 558.8 276.2 441.3 552.4 565.1 0.614
            660.4 483 304.8 609.6 301.6 492.1 603.2 615.9 41.2kgf 0.662
            711.2 493 330.2 660.4 327 542.9 654 666.7 0.71
            IDC04 304.8 201.3 — 252 — 136.5 247.6 — 8 31.4kgf 0.33
            355.6 226 152.4 304.8 187.3 298.4 311.1 10 28.4kgf 0.381
            406.4 278 203.2 355.6 238.1 349.2 361.9 35.3kgf 0.431
            457.2 327 406.4 200 288.9 400 412.7 11 42.1kgf 0.487
            508 378 228.6 457.2 225.4 339.7 450.8 463.5 39.2kgf 0.544
