        工业滑轨 35系列 三节式 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 全长伸展
        负载 中载型
        节数 三节式
        宽度系列 35系列
        缓冲功能 不带缓冲
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDC06 三节式 全长伸展 35.3 SUS304 —



            特点：
            ●滑轨采用耐腐蚀性能优异的SUS304不锈钢。
            ●内轨不可抽。
            注意：
            ●水平安装使用时，负载能力下降到额定的25%左右(参考）。
            ●安装滑轨的螺丝请使用M4圆头小螺丝、或夹紧小螺丝
            按根销售。
            承载与重量仅供参考。
            不同材质型号请阅IDB41(怡合达网站搜索查看）。

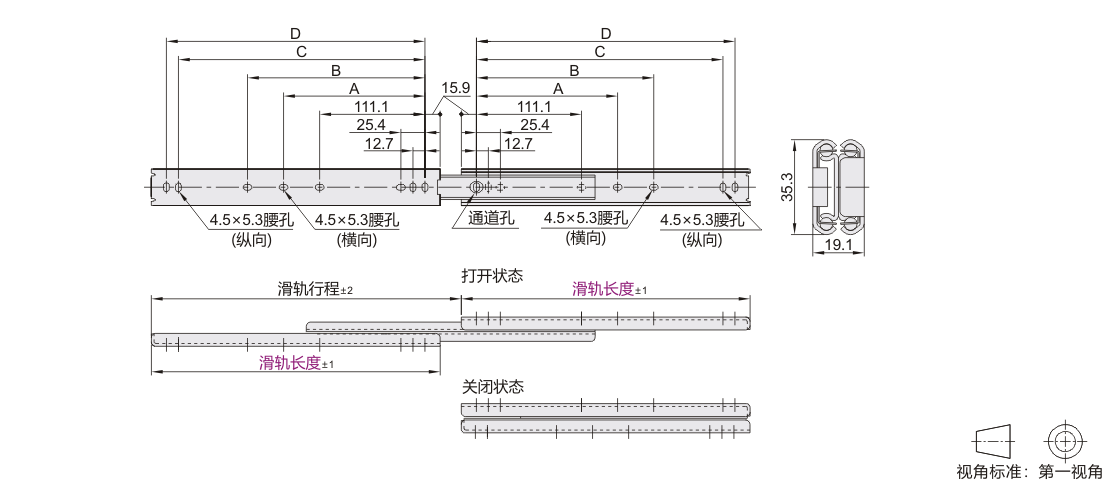

            参数图



            选型表

            型号
            		 滑轨行程
            		 A
            		 B
            		 C
            		 D
            		 承重(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDC06 304.8 327.2 — 149.2 260.3 273.0 60kgf 0.78
            355.6 378.0 200.0 311.1 323.8 59kgf 0.90
            406.4 428.4 250.8 361.9 374.6 57kgf 1.03
            457.2 479.2 212.7 301.6 412.7 425.4 56kgf 1.15
            508.0 530.0 238.1 352.4 463.5 476.2 54kgf 1.21
            558.8 580.8 263.5 403.2 514.3 527.0 51kgf 1.28
            609.6 631.6 288.9 454.0 565.1 577.8 49kgf 1.35
            660.4 682.4 314.3 504.8 615.9 628.6 47kgf 1.43
            711.2 733.2 339.7 555.6 666.7 679.4 45kgf 1.52
