        工业滑轨 35系列 三节式 打开锁定 内轨可抽出 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 内轨可抽出
        负载 重载型
        节数 三节式
        宽度系列 35系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 宽度 材质
            IDB01 三节式 内轨可抽出 35.4  SUS304



            特点：
            ● 可将内轨完全抽出。
            ● 滑轨完全打开后，即可固定于该状态。通过操作控制杆解除锁定。
            ● 可通过操作控制杆脱卸内轨。
            ● IDB01-355.6规格不带锁定功能。
            注意：
            ● 本产品使用了部分树脂零件。
            ● 请勿改变内轨和外轨的组合。
            ● 下表所示的承重量为抽屉侧滑轨伸出时滑轨中部的静载荷。
            推荐使用M4扁头螺钉。
            按根销售。
            承载与重量仅供参考。

            在内轨和外轨的安装孔中，自两端起第1、2个孔为纵向腰孔，其余为横向腰孔。

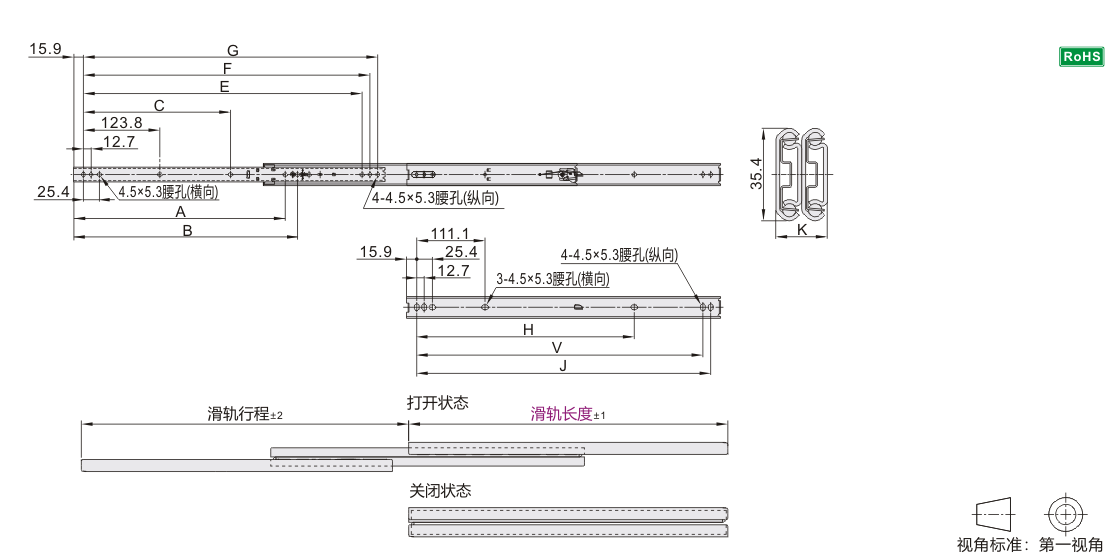

            参数图



            选型表

            型号 滑轨
            行程            		 A B C E F G H V J K 承重(1副) 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDB01 304.8 336 — — — — 260.3 273 — 260.3 273 19.2 63.5kgf 0.78
            355.6 386.8 278.8 299.2 311.1 323.8 311.1 323.8 59.8kgf 0.90
            406.4 437.6 291.5 311.9 349.2 361.9 374.6 250.8 361.9 374.6 56.6kgf 1.03
            457.2 488.4 316.9 337.3 212.7 400 412.7 425.4 301.6 412.7 425.4 52.6kgf 1.15
            508 539.2 342.3 362.7 238.1 450.8 463.5 476.2 352.4 463.5 476.2 48.5kgf 1.21
