        工业滑轨 43系列 三节式 CF53

        条件筛选：

        材质 CF53
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 43系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDB47 三节式 全长伸展 43  CF53 镀锌(黑色)
            IDB48 镀锌(蓝白)



            特点：
            ● 总的行程能达到甚至超过滑轨本身长度，为全长伸展滑轨
            ● 一侧内轨固定，另一侧内轨安装在需要移动的设备上；
            ● 方形截面既实现了结构紧凑又满足了高承载、低变形量的要求。
            按根销售。
            承载与重量仅供参考。

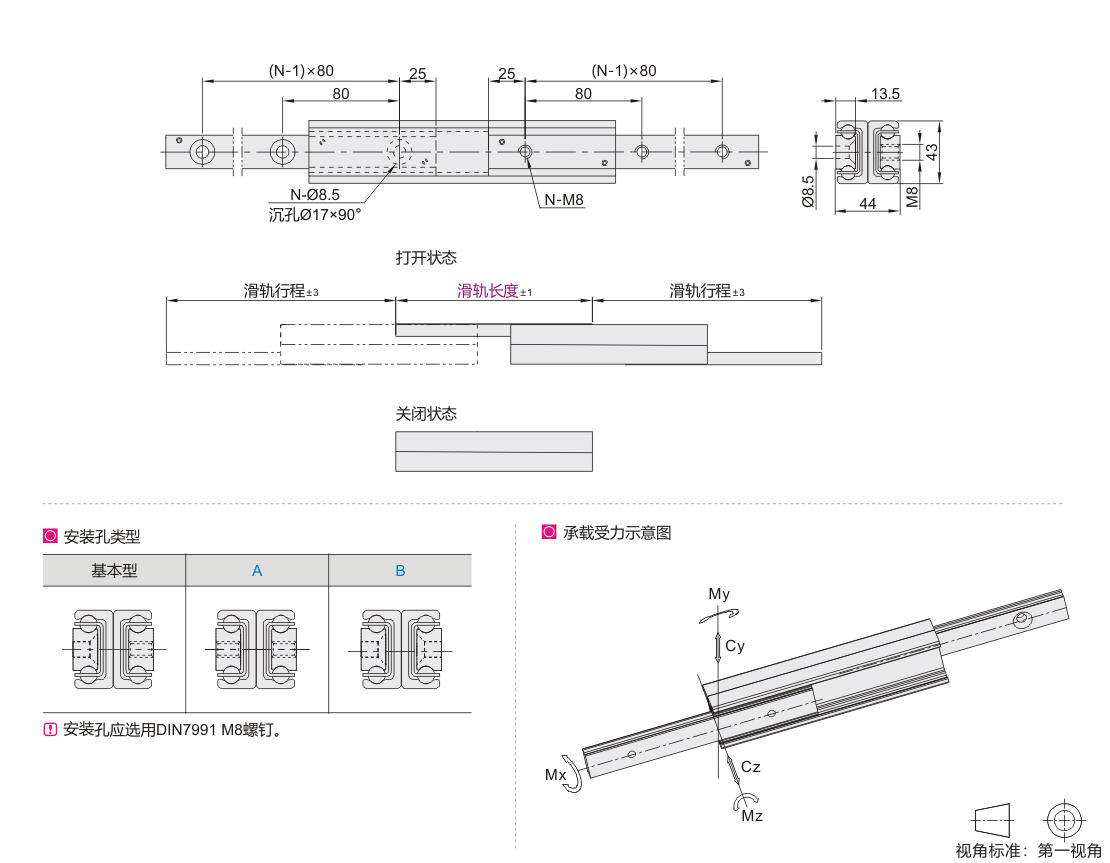

            参数图



            选型表

            型号
            		 安装孔
            类型
            		 滑轨行程
            		 N
            (安装孔数量)
            		 承载力
            		 承载系数
            C100(N)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度 Cy(N) Cz(N) Mx(N·m) My(N·m) Mz(N·m)
            IDB47
            IDB48            		 210 无指定
            (基本型)
            A
            B            		 246 3 606 425 61 85 121 923 2.1
            290 316 4 1115 781 94 202 289 1687 2.9
            370 416 5 1302 912 116 307 441 1974 3.7
            450 486 6 1827 1280 150 510 730 2764 4.5
            530 556 7 2376 1435 185 763 1089 3580 5.3
            610 626 8 2935 1303 216 1065 1520 4414 6.1
            690 726 9 3092 1096 238 1295 1850 4661 6.9
            770 796 10 3056 1018 273 1682 2403 5493 7.7
            850 866 11 2848 945 305 2120 3029 6335 8.5
            930 966 12 2508 835 328 2440 3485 6572 9.3
            1010 1036 13 2365 788 360 2962 4231 7411 10.1
            1090 1106 14 2239 745 383 3336 4767 8257 10.9



            C100代表内轨、滑块未伸出时所能承受的重量。
            Cy/Cz代表内轨、滑块完全伸出时所能承受的重量。
