        工业滑轨 27/35系列 单节式 带螺纹孔/通孔滑块 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        负载 重载型
        节数 单节式
        宽度系列 27系列/35系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            IDD01 滑块型 螺纹孔 SUS304 —
            IDD06 通孔



            特点：
            ●滑轨采用耐腐蚀性能优异的SUS304不锈钢。
            ●内轨不可抽。
            螺纹孔型
            ●可从滑块表面进行安装和拆卸。
            ●与现有产品相比，缩短了组装作业时间。
            注意：
            ●建议不要在承受力矩负载的环境中使用。
            ●安装滑轨的螺丝请使用M4内六角圆头螺栓或十字孔圆头小螺丝。
            ●滑轨只能水平安装使用，两只滑轨最好安装在整个平面上使用。
            按根销售。
            承载与重量仅供参考。

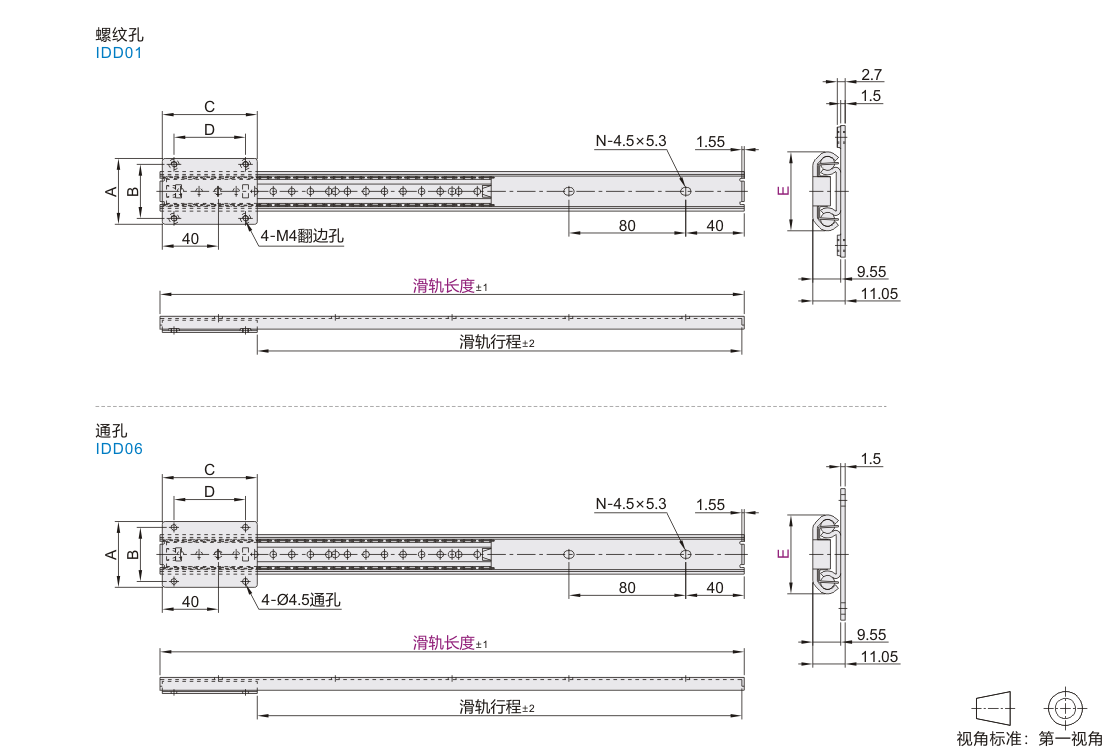

            参数图



            选型表

            型号
            		 行程
            		 A
            		 B
            		 C
            		 D
            		 N
            (孔数)
            		 承重(1根)
            		 参考重量(kg/pcs)
            代码 E 滑轨长度 IDD01 IDD06

            螺纹孔
            IDD01



            通孔
            IDD06

            		 27 160 91.9 45 37 65 49 2 65N 0.19 0.23
            240 171.9 3 0.23 0.27
            320 251.9 4 0.27 0.33
            400 331.9 5 0.33 0.4
            480 411.9 6 0.37 0.47
            560 491.9 7 0.45 0.58
            640 571.9 8 0.53 0.63
            720 651.9 9 0.57 0.72
            35 160 56.9 60 47.6 100 84 2 120N 0.19 0.23
            240 136.9 3 0.23 0.27
            320 216.9 4 0.27 0.33
            400 296.9 5 0.33 0.4
            480 376.9 6 0.37 0.47
            560 456.9 7 0.45 0.58
            640 536.9 8 0.53 0.63
            720 616.9 9 0.57 0.72
            800 696.9 10 — 0.78
            880 776.9 11 0.86
            960 856.9 12 0.92
            1040 936.9 13 0.98
            1200 1096.9 15 1.04
