        工业滑轨 28系列 三节式 CF53

        条件筛选：

        材质 CF53
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 28系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDD13 三节式 全长伸展 28  CF53 镀锌(黑色)
            IDD14 镀锌(蓝白)



            特点：
            ● 总行程能达到甚至超过滑轨本身长度，为全长伸展滑轨；
            ● 一侧内轨固定，另一侧内轨安装在需要移动的设备上；
            ● 方形截面既实现了结构紧凑又满足了高承载、低变形量的要求。
            按根销售。
            承载与重量仅供参考。
            图示为安装孔类型为基本型。

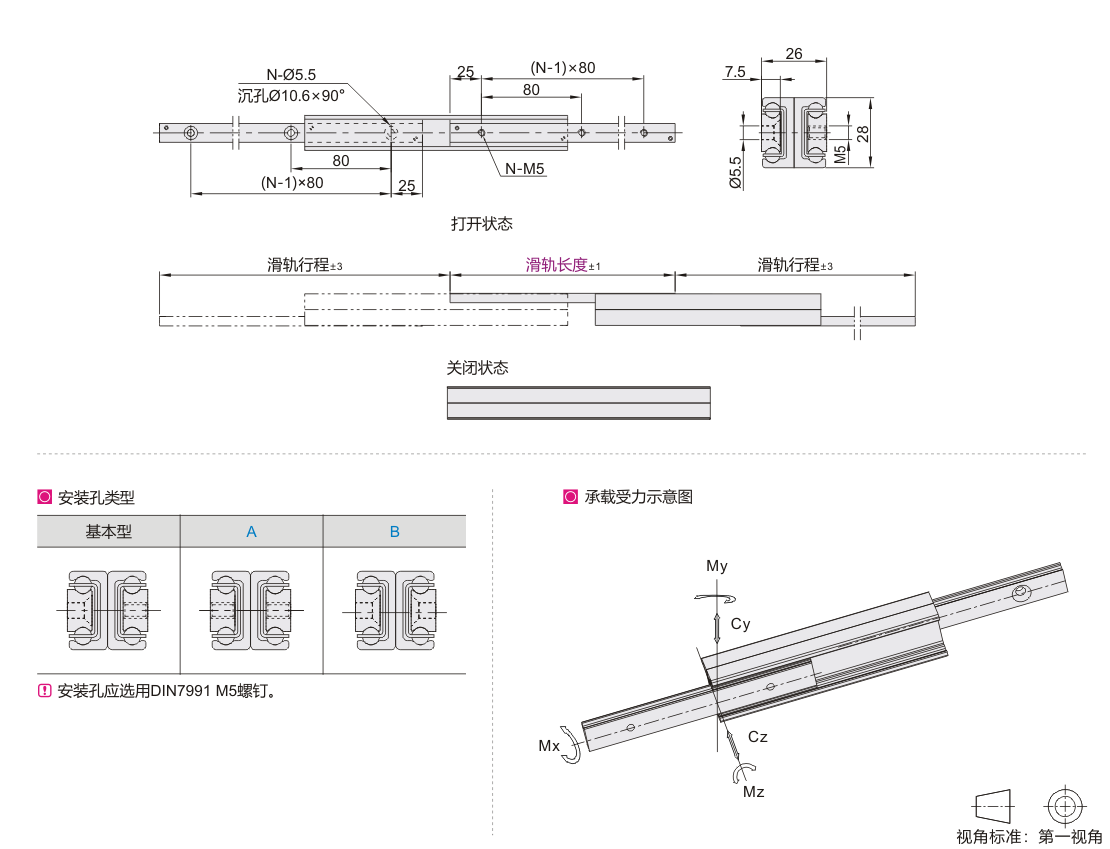

            参数图



            选型表

            型号
            		 安装孔
            类型
            		 滑轨行程
            		 N
            (安装孔数量)
            		 承载力
            		 承载系数
            C100(N)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度 Cy(N) Cz(N) Mx(N·m) My(N·m) Mz(N·m)
            IDD13
            IDD14            		 130 无指定
            (基本型)
            A
            B            		 148 2 236 165 16 21 29 358 0.52
            210 232 3 433 303 27 59 83 656 0.84
            290 296 4 768 538 40 133 187 1155 1.16
            370 380 5 969 472 51 214 306 1456 1.48
            450 464 6 1170 386 62 315 450 1760 1.80
            530 548 7 1108 326 73 436 620 2065 2.12
            610 633 8 956 281 83 577 820 2370 2.44
            690 717 9 845 248 94 736 1051 2673 2.76
            770 801 10 754 220 105 915 1308 2978 1.69
            850 866 11 712 209 118 1166 1667 3489 3.40
            930 950 12 647 190 130 1390 1985 3785 3.72
            1010 1034 13 593 175 140 1633 2329 4086 4.04
            1090 1118 14 548 161 151 1894 2704 4389 4.04



            C100代表内轨、滑块未伸出时所能承受的重量。
            Cy/Cz代表内轨、滑块完全伸出时所能承受的重量。
