        工业滑轨 63系列 三节式 闭合保持 SPCC

        条件筛选：

        材质 SPCC
        表面处理 环保镀锌（蓝白）
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 63系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDB25 三节式 全长伸展 63  SPCC 环保镀锌(蓝白)



            特点：
            ● 滑轨主体为钢制，表面经三价铬处理；
            ● 滑轨闭合时有简易保持功能。
            安装请使用M5扁头螺钉或十字圆头螺钉。
            因生产批次不同，截面形状可能有稍微不同。
            按根销售。
            承载与重量仅供参考。

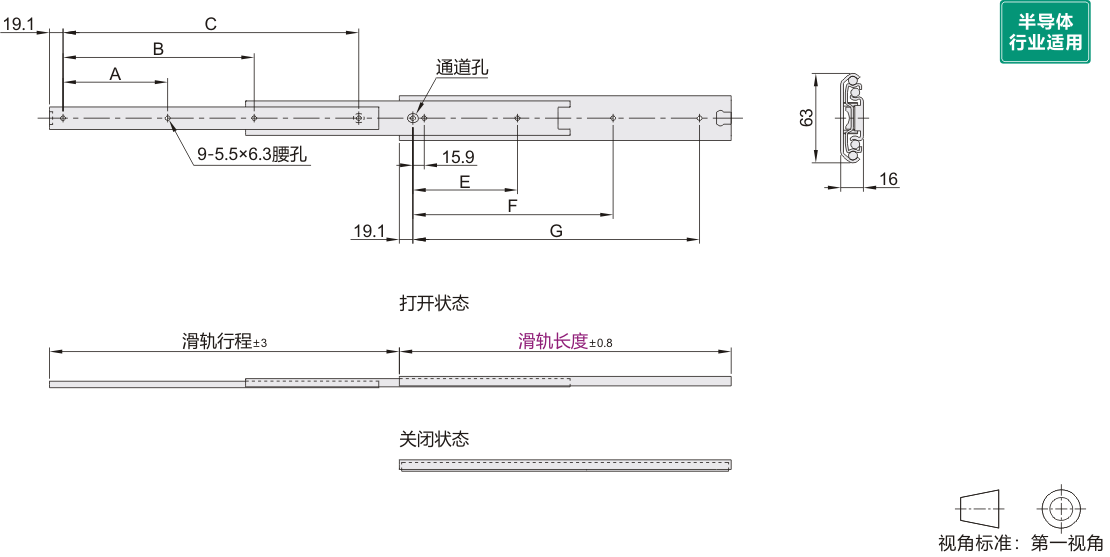

            参数图



            选型表

            型号 滑轨行程 A B C E F G 承重(1副) 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDB25 304.8 330 76.2 177.8 254 76.2 190.5 241.3 78.5kgf 0.97
            355.6 381 101.6 203.2 304.8 88.9 215.9 292.1 88.3kgf 1.15
            406.4 432 127 228.6 355.6 127 241.3 342.9 98.1kgf 1.32
            457.2 483 279.4 406.4 292.1 393.7 112.8kgf 1.49
            508 533 152.4 304.8 457.2 152.4 317.5 444.5 122.6kgf 1.67
            558.8 584 177.8 330.2 508 177.8 342.9 495.3 1.85
            609.6 635 381 558.8 393.7 546.1 2.01
            660.4 686 203.2 406.4 609.6 203.2 419.1 596.9 132.4kgf 2.19
            711.2 737 228.6 431.8 660.4 228.6 444.5 647.7 122.6kgf 2.37
            762 787 254 457.2 711.2 254 489.9 698.5 98.1kgf 2.55
