        工业滑轨 22系列 三节式 内轨安装 CF53

        条件筛选：

        安装方式 内轨安装
        材质 CF53
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 22系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDD25 三节式 内轨安装 22 CF53 镀锌(黑色)
            IDD26 镀锌(蓝白)



            特点：
            ●体积小，占用空间小；
            ●产品可应用在办公设备、工业电子设备、陈列货架、医疗设备和汽车部分等；
            ●材料经过淬火处理，耐磨性能优异、运行平稳，噪音低、承载高。
            按根销售。
            承载与重量仅供参考。

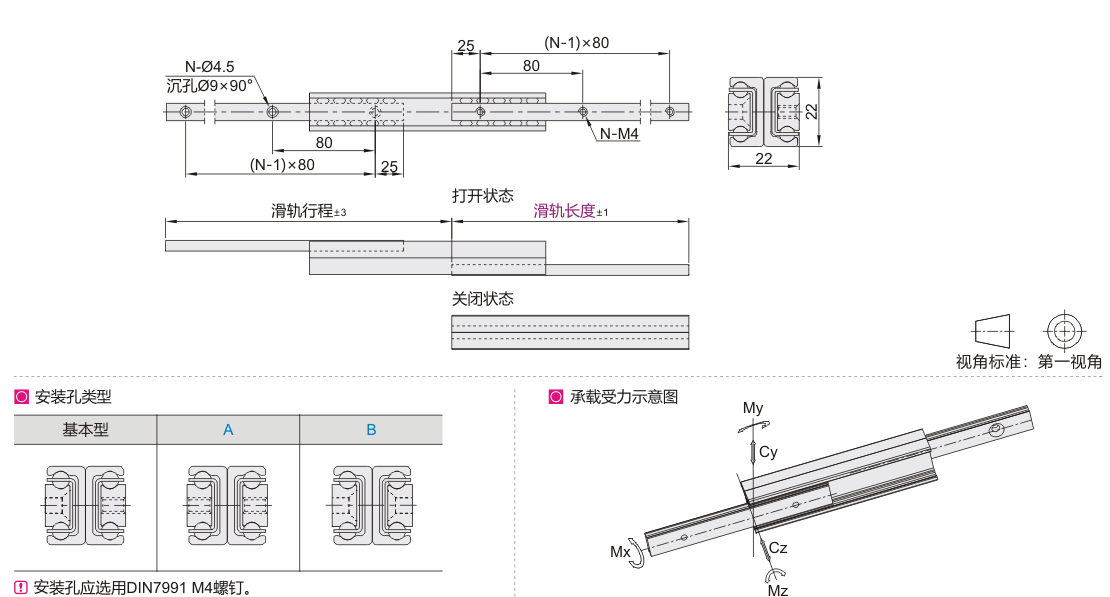

            参数图



            选型表

            型号
            		 安装孔
            类型
            		 滑轨
            行程
            		 N
            (安装孔数)
            		 承载力(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度 Cy(N) Cz(N) Mx(N.m) My(N.m) Mz(N.m)
            IDD25
            IDD26            		 130 无指定
            (基本型)
            A
            B            		 152 2 119 83 2.85 10 15 0.344
            210 222 3 281 196 5.2 36 51 0.555
            290 308 4 390 273 7.45 69 99 0.766
            370 392 5 501 263 9.5 113 162 0.977
            450 462 6 674 230 12 180 258 1.188
            530 548 7 571 193 14.1 248 355 1.4
