        工业滑轨 51系列 三节式 内轨可抽出 Q235

        条件筛选：

        材质 Q235
        表面处理 镀锌（蓝白）
        负载 重载型
        节数 三节式
        宽度系列 51系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDB10 三节式 不可拉拔型 51.5  Q235 镀锌(蓝白)
            IDB11 内轨可抽出



            特点：
            滑轨主体为钢制、表面经三价铬处理。
            注意：
            ● 水平安装使用时，负载能力下降到额定的25%左右（参考）。
            ● 安装滑轨的螺丝请使用M4圆头小螺丝、或夹紧小螺丝
            因生产批次不同，截面形状可能有稍微不同。
            按根销售。
            承载与重量仅供参考。

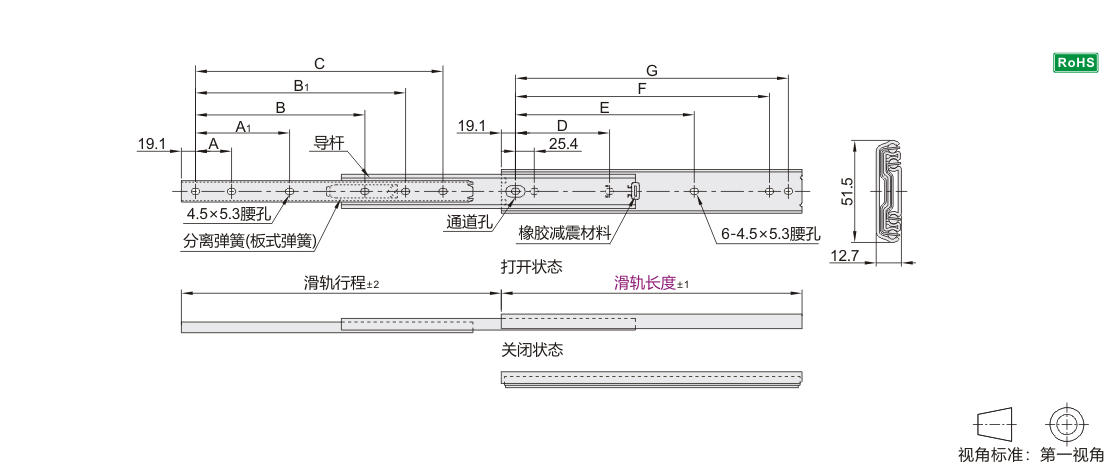

            参数图



            选型表

            型号 滑轨行程
            		 A
            		 A1
            		 IDB10
            		 IDB11
            		 C
            		 D
            		 E
            		 F
            		 G
            		 承重(1副)
            		 重量
            (kg/pcs)
            代码 滑轨长度 B B1 B B1
            不可拉拔型
            IDB10
            内轨可抽出
            IDB11            		 305 330.2 76.2 — 177.8 — 177.8 — 254 76.2 190.5 241.3 266.7 84.3kgf 1.42
            356 381 101.6 127 203.2 203.2 304.8 88.9 215.9 292.1 317.5 81.4kgf 1.68
            406 431.8 127 152.4 228.6 317.5 228.6 317.5 355.6 127 241.3 342.9 368.3 76.5kgf 1.94
            457 482.6 177.8 279.4 368.3 368.3 — 406.4 292.1 393.7 419.1 72.6kgf 2.2
            508 533.4 152.4 — 304.8 419.1 419.1 457.2 152.4 317.5 444.5 469.9 70.6kgf 2.46
            559 584.2 177.8 330.2 469.9 469.9 508 177.8 342.9 495.3 520.7 68.6kgf 2.72
            610 635 381 520.7 381 520.7 558.8 393.7 546.1 571.5 65.7kgf 2.98
            660 685.8 203.2 406.4 571.5 406.4 571.5 609.6 203.2 419.1 596.9 622.3 62.8kgf 3.24
            711 736.6 228.6 431.8 622.3 431.8 622.3 660.4 228.6 444.5 647.7 673.1 60.8kgf 3.5
