        工业滑轨 76系列 三节式 打开/闭合锁定 SPCC

        条件筛选：

        材质 SPCC
        表面处理 环保镀锌（蓝白）
        特征 打开/闭合锁定
        负载 重载型
        节数 三节式
        宽度系列 76系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 安装方式 材质 表面处理
            IDB32 三节式 打开/闭合锁定内轨不可抽出 76  左侧安装 SPCC 环保镀锌
            (蓝白)
            IDB33 右侧安装



            特点：行程可达滑轨本身长度，此款滑轨为全行程式滑轨。
            控制杆外置设计，具有以下三种功能：
            ● 打开锁定：滑轨完全打开时，处于锁死状态，按住控制杆即可解除；
            ● 闭合锁定：滑轨完全关闭时，处于锁死状态，按住控制杆即可解除；
            ● 内轨不可抽出。
            请注意区分左用和右用。
            按根销售。
            承载与重量仅供参考。

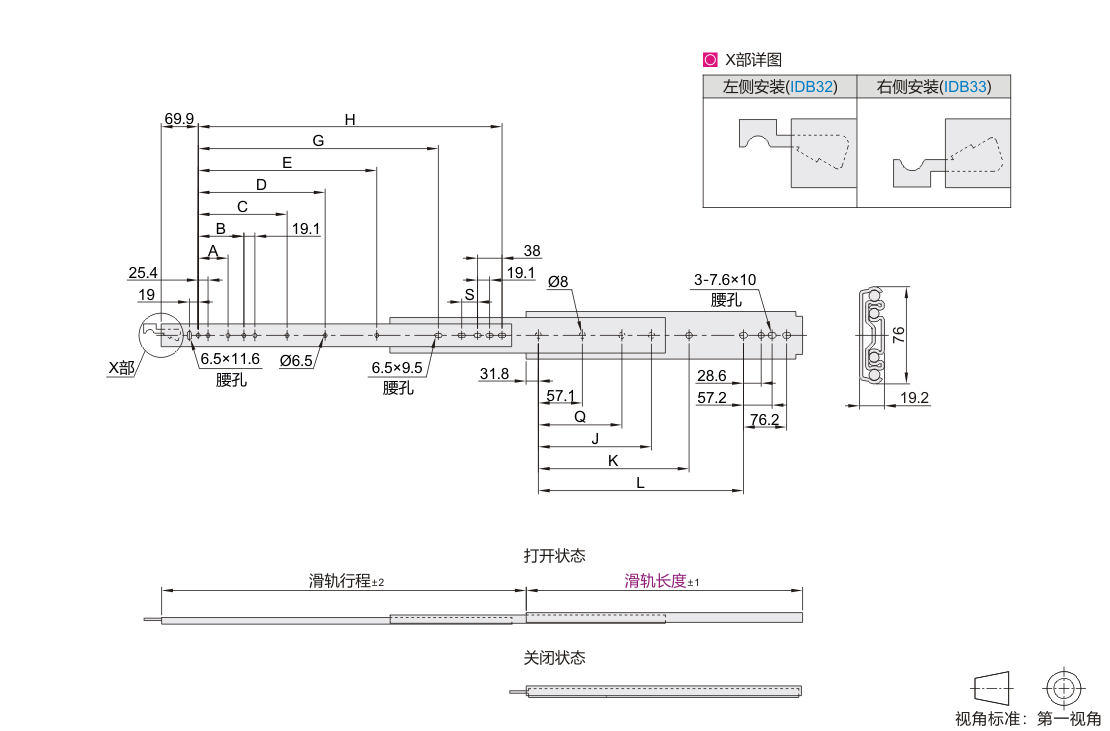

            参数图



            选型表

            型号
            		 滑轨行程
            		 A
            		 B
            		 C
            		 D
            		 E
            		 G
            		 H
            		 J
            		 K
            		 L
            		 Q
            		 S
            		 承重
            (1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            左侧安装
            IDB32
            右侧安装
            IDB33            		 304.8 304.8 — — — — — — 179.2 — — 184.1 — — 247.6kgf 1.56
            355.6 355.6 230 234.9 25.4 241.3kgf 1.82
            406.4 406.4 280.8 285.7 234.2kgf 2.08
            457.2 457.2 208 331.6 336.5 228.6kgf 2.34
            508 508 88.9 258.8 382.4 387.3 223.5kgf 2.6
            558.8 558.8 309.6 433.2 438.1 216.1kgf 2.86
            609.6 609.6 152.4 360.4 484 488.9 205.3kgf 3.12
            660.4 660.4 411.2 534.8 539.7 193.6kgf 3.38
            711.2 711.2 462 585.6 590.5 294.9 181.8kgf 3.64
            762 762 330.2 512.8 636.4 482.5 641.3 215.9 170.3kgf 3.9
            812.8 812.8 — 563.6 687.2 374.6 533.4 692.1 160.5kgf 4.16
            863.6 863.6 431.8 614.4 738 400 584.2 742.9 152.7kgf 4.42
            914.4 914.4 482.6 665.2 788.8 425.4 635 793.7 144.6kgf 4.68
            965.2 965.2 716 839.6 450.8 685.8 844.5 137.1kgf 4.94
            1016 1016 330.2 766.8 890.4 476.2 736.6 895.3 129.6kgf 5.2
            1066.8 1066.8 817.6 941.2 501.6 787.4 946.1 122.4kgf 5.46
            1117.6 1117.6 — 868.4 992 527 838.2 996.9 114.6kgf 5.72
            1168.4 1168.4 919.2 1042.8 552.4 939.7 1047.7 108.9kgf 5.98
            1219.2 1219.2 787.4 970 1093.6 577.8 1098.5 102.3kgf 6.24
            1270 1270 482.6 1020.8 1144.4 1149.3 96.1kgf 6.5
            1320.8 1320.8 1071.6 1195.2 1200.1 92.4kgf 6.76
            1371.6 1371.6 1122.4 1246 1250.9 86.5kgf 7.02
            1422.4 1422.4 1173.2 1296.8 1301.7 80.9kgf 7.28
            1473.2 1473.2 1224 1347.6 1352.5 75.2kgf 7.54
            1524 1524 1274.8 1398.4 1403.3 70.3kgf 7.8
