医疗工业滑轨 51系列 三节式 Q235
条件筛选：
材质 Q235
表面处理 镀锌（蓝白）
特征 不可拉拔型
负载 重载型
节数 三节式
宽度系列 51系列
种类筛选 工业滑轨
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 宽度 | 材质 | 表面处理 | |
| Y-PCB11 | 三节式 | 不可拉拔型 | 51.5 | Q235 | 镀锌(蓝白) |
特点：
滑轨主体为钢制、表面经三价铬处理。 注意：
● 水平安装使用时，负载能力下降到额定的25%左右（参考）。
● 安装滑轨的螺丝请使用M4圆头小螺丝、或夹紧小螺丝。
因生产批次不同，截面形状可能有稍微不同。 按根销售。 承载与重量仅供参考。

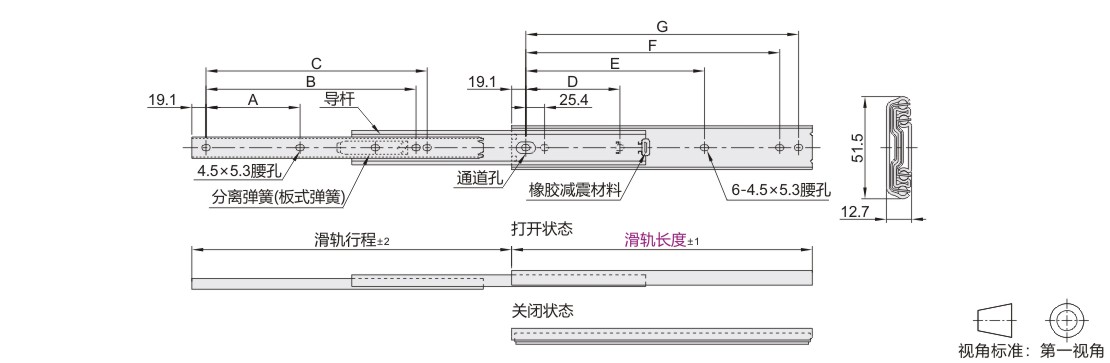

参数图
选型表
| 型号 | 滑轨行程 | A | B | C | D | E | F | G | 承重(1副) | 重量 (kg/pcs) |
|||||||||||||||||||
| 代码 | 滑轨长度 | ||||||||||||||||||||||||||||
| Y-PCB11 | 305 | 330.2 | 76.2 | 177.8 | 254 | 76.2 | 190.5 | 241.3 | 266.7 | 84.3kgf | 1.42 | ||||||||||||||||||
| 356 | 381 | 101.6 | 203.2 | 304.8 | 88.9 | 215.9 | 292.1 | 317.5 | 81.4kgf | 1.68 | |||||||||||||||||||
| 406 | 431.8 | 127 | 228.6 | 355.6 | 127 | 241.3 | 342.9 | 368.3 | 76.5kgf | 1.94 | |||||||||||||||||||
| 457 | 482.6 | 279.4 | 406.4 | 292.1 | 393.7 | 419.1 | 72.6kgf | 2.2 | |||||||||||||||||||||
| 508 | 533.4 | 152.4 | 304.8 | 457.2 | 152.4 | 317.5 | 444.5 | 469.9 | 70.6kgf | 2.46 | |||||||||||||||||||
| 559 | 584.2 | 177.8 | 330.2 | 508 | 177.8 | 342.9 | 495.3 | 520.7 | 68.6kgf | 2.72 | |||||||||||||||||||
| 610 | 635 | 381 | 558.8 | 393.7 | 546.1 | 571.5 | 65.7kgf | 2.98 | |||||||||||||||||||||
| 660 | 685.8 | 203.2 | 406.4 | 609.6 | 203.2 | 419.1 | 596.9 | 622.3 | 62.8kgf | 3.24 | |||||||||||||||||||
| 711 | 736.6 | 228.6 | 431.8 | 660.4 | 228.6 | 444.5 | 647.7 | 673.1 | 60.8kgf | 3.5 | |||||||||||||||||||
-
