        工业滑轨 45系列 三节式 S45C/A7075

        品牌名称：

        怡合达

        条件筛选：

        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 45系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDD45 三节式 全长伸展 4  S45C 镀锌(蓝白)
            IDD46 5  A7075 本色阳极氧化



            特点：
            ● IDD45滑轨采用优质45号钢：
            ● IDD46滑轨采用高强度铝合金、重量轻、承载重；
            ● 单向滑动。
            注意：
            ● 水平安装使用时，负载能力下降到额定的25%左右（使用）；
            ● 因生产批次不同，截面形状可能稍有不同。
            按根销售。
            承重与重量仅供参考。
            伸出总长=滑轨长度+滑轨行程-20。

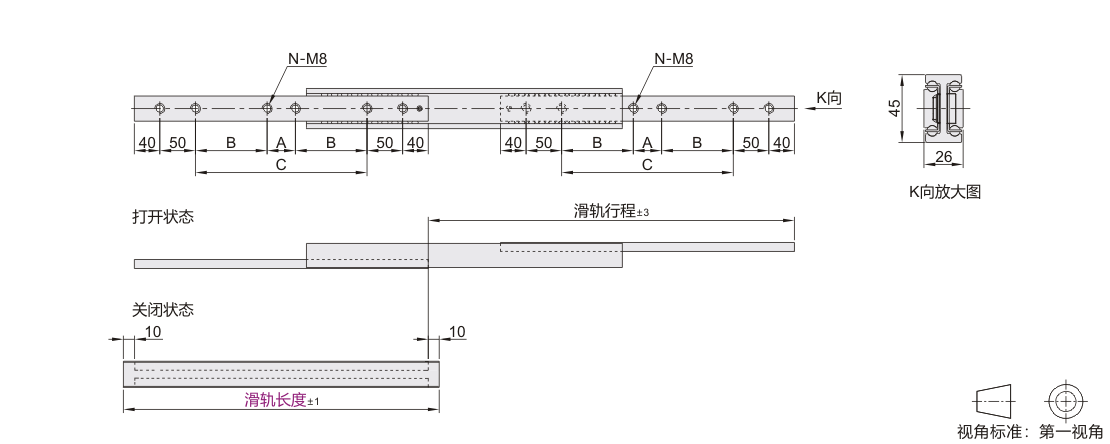

            参数图



            选型表

            型号 滑轨行程 A B C N 承重(1副) 参考重量(kg/pcs)
            代码 滑轨长度 IDD45 IDD46 IDD45 IDD46
            (S45C)
            IDD45

            (A7075)
            IDD46            		 300 310 — — 100 4 282.4kgf 113kgf 1.012 0.506
            350 388 150 282kgf 112.8kgf 1.181 0.591
            400 422 200 284.2kgf 113.7kgf 1.35 0.675
            450 478 250 286.4kgf 114.5kgf 1.519 0.76
            500 512 300 290kgf 116kgf 1.688 0.844
            550 590 50 150 350 6 276.4kgf 110.5kgf 1.857 0.929
            600 624 175 400 303.2kgf 121.3kgf 2.026 1.013
            650 680 200 450 325.2kgf 130kgf 2.195 1.098
            700 714 225 500 334.6kgf 133.8kgf 2.364 1.182
            750 770 250 550 308.4kgf 123.4kgf 2.533 1.267
            800 826 275 600 386kgf 154.4kgf 2.702 1.351
            850 882 300 650 266.6kgf 106.6kgf 2.871 1.436
            900 916 325 700 261.4kgf 104.5kgf 3.04 1.52
            950 972 350 750 245kgf 98kgf 3.209 1.605
            1000 1028 375 800 230.6kgf 92.2kgf 3.378 1.689
