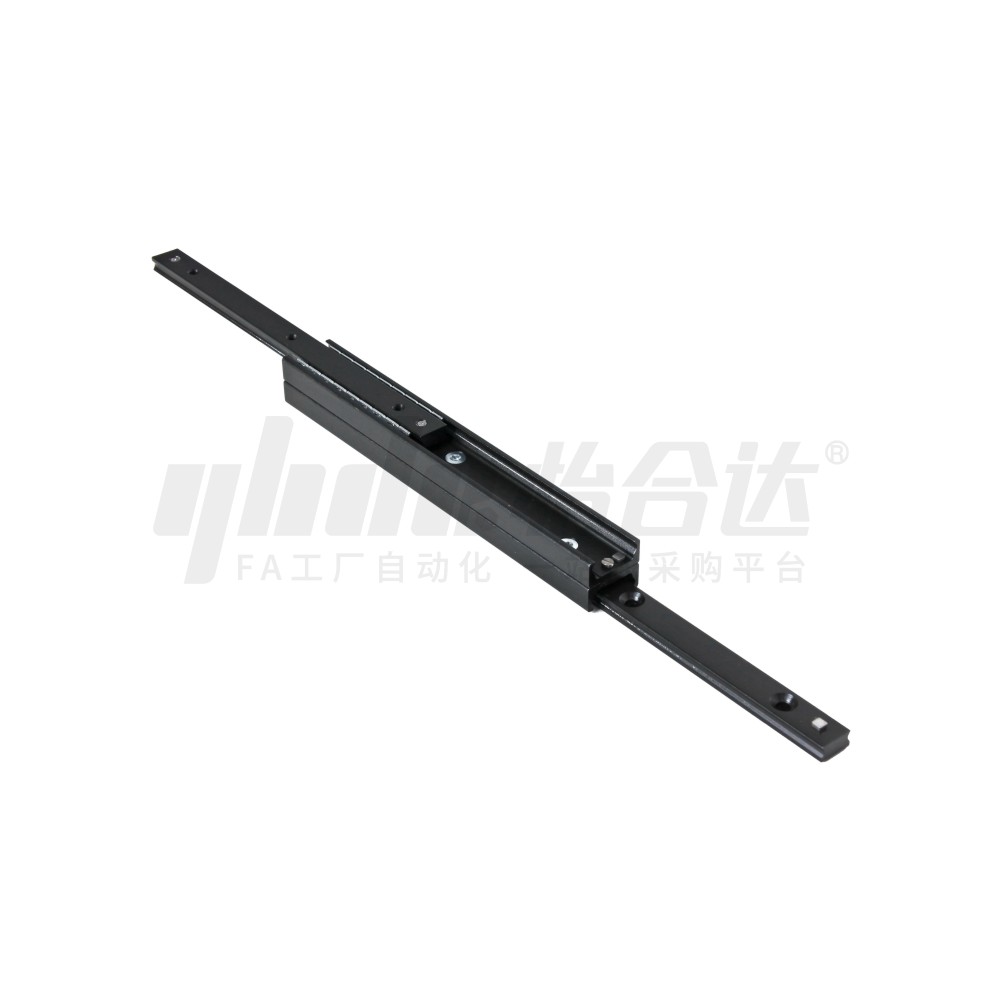

        工业滑轨 35系列 三节式 CF53

        条件筛选：

        材质 CF53
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 35系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDB52 三节式 全长伸展 35  CF53 镀锌(黑色)
            IDB53 镀锌(蓝白)



            特点：
             ● 总行程能达到甚至超过滑轨本身长度，为全长伸展滑轨；
             ● 一侧内轨固定，另一侧内轨安装在需要移动的设备上；
             ● 方形截面既实现了结构紧凑又满足了高承载、低变形量的要求。

            承载与重量仅供参考。

            按根销售。

            图示安装孔类型为基本型。

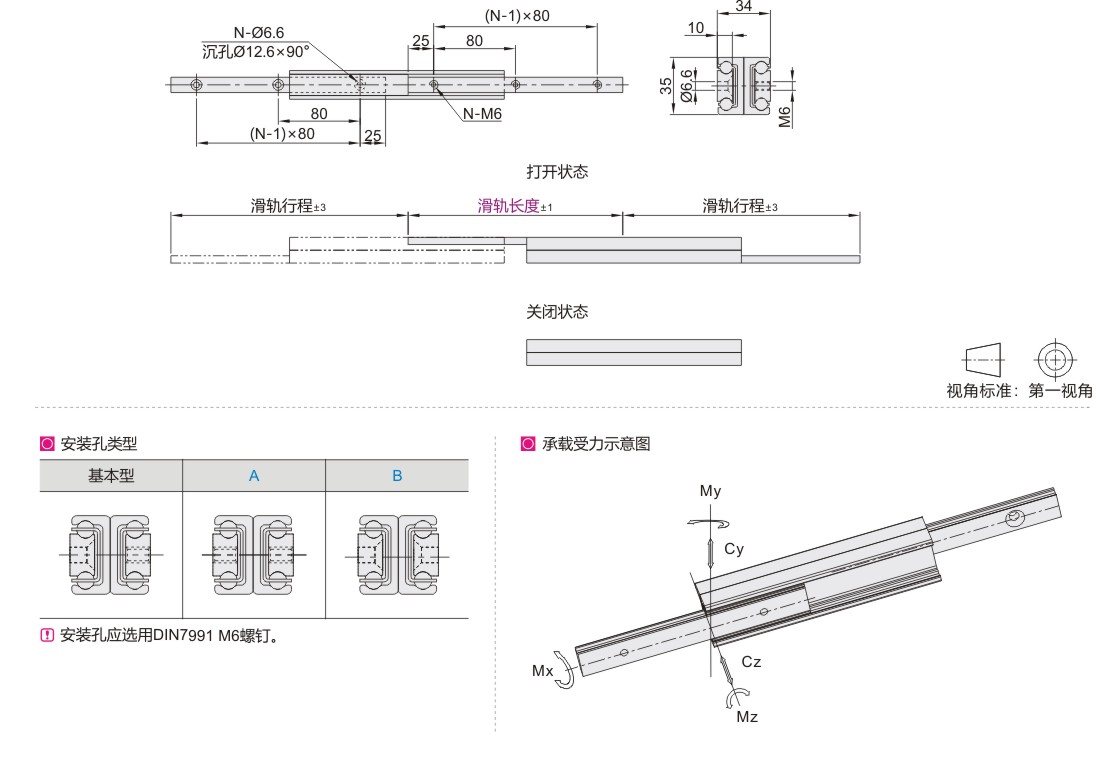

            参数图



            选型表

            型号
            		 安装孔类型
            		 滑轨行程 N
            (安装孔数量)            		 承载能力 承载系数
            C100(N)            		 参考重量
            (kg/pcs)
            代码 滑轨长度 Cy(N) Cz(N) Mx(N.m) My(N.m) Mz(N.m)
            IDB52
            IDB53            		 210  无指定
            (基本型)
            A
            B            		 254  3  403  282  29  58  81  615   2.2
            290  318  4  801  561  47  147  207  1212   3.08
            370  406  5  1026  719  60  239  339  1553   3.91
            450  494  6  1251  794  73  355  504  1893   4.78
            530  558  7  1686  729  90  544  774  2541   5.62
            610  646  8  1909  627  104  715  1014  2879   6.46
            690  734  9  1690  549  117  903  1287  3218   7.32
            770  798  10  1592  517  134  1192  1701  3882   8.16
            850  886  11  1426  464  147  1436  2049  4219   9.02
            930  974  12  1292  420  160  1703  2430  4556   9.86
            1010  1038  13  1234  401  178  2093  2988  5227   10.7
            1090  1126  14  1132  368  191  2413  3444  5562  11.56



            C100代表内轨、滑块未伸出时所能承受的重量。
            Cy/Cz代表内轨、滑块完全伸出时所能承受的重量。
